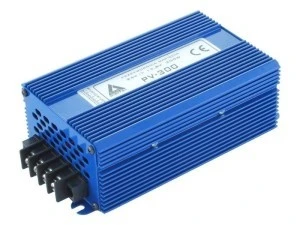

Przetwornica DC/DC AZO Digital PV-300 20–80 V / 13,8 V, 300 W
AZO Digital PV-300 jest przetwornicą napięcia stałego przeznaczoną do obniżania napięcia 20–80 V DC do 13,8 V DC. Zapewnia moc ciągłą 300 W i prąd wyjściowy do 20 A, dlatego o jej przydatności decydują zarówno napięcia instalacji, jak i łączne obciążenie odbiorników.
Jest to model DC/DC — nie wytwarza napięcia 230 V AC i nie zastępuje przetwornicy DC/AC. Wejście oraz wyjście nie są odseparowane galwanicznie.
Najważniejsze cechy PV-300
- Szeroki zakres wejściowy 20–80 V DC — umożliwia współpracę ze źródłem napięcia stałego mieszczącym się w tym przedziale.
- Wyjście 13,8 V DC — przeznaczone do odbiorników wymagających właśnie takiego napięcia zasilania.
- Moc ciągła 300 W i prąd ciągły 20 A — podczas doboru należy uwzględnić oba ograniczenia.
- Sprawność 85% oraz pobór prądu bez obciążenia poniżej 25 mA.
- Chłodzenie pasywne — odprowadzanie ciepła odbywa się bez wentylatora.
- Aluminiowa obudowa o stopniu ochrony IP21.
- Złącza M4 służące do wykonania połączeń elektrycznych.
- Poziom zakłóceń na wejściu i wyjściu wynosi poniżej 50 mV.
Zastosowanie przetwornicy 20–80 V DC / 13,8 V DC
PV-300 służy do zasilania odbiorników 13,8 V DC ze źródła dostarczającego napięcie stałe w zakresie 20–80 V. Może zostać zastosowana wyłącznie wtedy, gdy parametry źródła i odbiornika odpowiadają jej zakresom pracy.
Model nie jest przeznaczony do bezpośredniego zasilania urządzeń 230 V AC ani do pracy ze źródłem 12 V DC, ponieważ minimalne napięcie wejściowe wynosi 20 V.
Kluczowe parametry w praktyce
Moc i prąd wyjściowy
Obciążenie należy dobrać tak, aby nie przekraczało 300 W mocy ciągłej ani 20 A prądu ciągłego. Weryfikacja obu wartości ogranicza ryzyko niewłaściwego dopasowania przetwornicy do odbiornika.
Warunki pracy i wymiary
Zakres temperatury pracy wynosi od -25 do 55°C. Wymiary urządzenia to 170 × 95 × 55 mm, a masa wynosi 600 g. Kod produktu i EAN: 5903332566853.
Co sprawdzić przed zakupem i podłączeniem?
- Upewnij się, że napięcie źródła pozostaje w zakresie 20–80 V DC w całych przewidywanych warunkach pracy.
- Sprawdź, czy odbiornik wymaga napięcia 13,8 V DC.
- Zsumuj pobór mocy i prądu wszystkich podłączanych odbiorników — nie przekraczaj 300 W oraz 20 A.
- Zweryfikuj biegunowość instalacji i możliwość wykonania połączeń przy użyciu złączy M4.
- Uwzględnij brak izolacji galwanicznej między wejściem a wyjściem.
- Zapewnij miejsce odpowiadające wymiarom urządzenia oraz warunki zgodne z temperaturą pracy i stopniem ochrony IP21.
Jeżeli potrzebny jest inny typ konwersji, warto sprawdzić pozostałe przetwornice napięcia dostępne w sklepie.
Zabezpieczenia i chłodzenie
Przetwornica ma zabezpieczenie przeciążeniowe o wartości 22 A, zabezpieczenie zwarciowe o wartości 24 A oraz zabezpieczenie termiczne 70°C. Temperatury zabezpieczenia termicznego nie należy utożsamiać z dopuszczalną temperaturą otoczenia, której górna granica wynosi 55°C.
Pasywne chłodzenie eliminuje potrzebę stosowania wentylatora. Podczas montażu należy jednak uwzględnić odprowadzanie ciepła przez aluminiową obudowę.
Najczęstsze pytania
Czy PV-300 zasila urządzenia 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC, a nie model DC/AC wytwarzający 230 V.
Czy można podłączyć ją do źródła 12 V?
Nie. Zakres napięcia wejściowego zaczyna się od 20 V DC.
Czy wejście i wyjście są izolowane galwanicznie?
Nie. Przed montażem trzeba sprawdzić, czy dana instalacja dopuszcza przetwornicę bez izolacji galwanicznej.
Czy przetwornica ma wentylator?
Nie, model PV-300 wykorzystuje chłodzenie pasywne.
