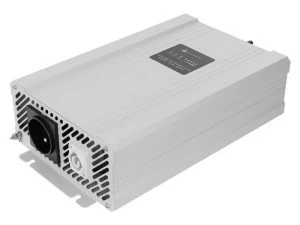

Przetwornica solarna ECO Solar Boost EVO MPPT-4000 Grid 4 kW
AZO ECO Solar Boost EVO MPPT-4000 Grid służy do bezpośredniego zasilania rezystancyjnych urządzeń grzewczych energią z paneli fotowoltaicznych. Osiąga maksymalną moc 4000 W, pracuje z napięciem wejściowym 120–350 V DC i wykorzystuje algorytm MPPT do regulowania energii przekazywanej do grzałki.
Wersja Grid ma dodatkowe wejście sieciowe AC. Gdy zabraknie energii z paneli, zasilanie grzałki jest automatycznie przełączane z obwodu solarnego na sieciowy. Seria EVO stanowi kolejną generację tych urządzeń, a w rozwoju konstrukcji wykorzystano doświadczenie inżynierów, uwagi użytkowników oraz narzędzia AI.
Najważniejsze cechy przetwornicy
- Maksymalna moc 4000 W i prąd do 16 A – pozwalają zasilać grzałki o mocy od 200 do 4000 W.
- MPPT – reguluje ilość energii przekazywanej do odbiornika, aby maksymalizować pobór energii z paneli PV.
- Praca przy niższym nasłonecznieniu – udoskonalony algorytm wspiera działanie instalacji również podczas wschodu i zachodu słońca.
- Wyjście 120–250 V AC RMS, 50 Hz – przetwornica zmienia prąd stały z paneli na prąd przemienny przeznaczony dla wskazanych odbiorników grzewczych.
- Modyfikowana sinusoida – urządzenie obsługuje obciążenia rezystancyjne, ale nie jest przeznaczone do obciążeń indukcyjnych ani pojemnościowych.
- Sprawność powyżej 97% oraz aktywne chłodzenie z automatyczną regulacją.
- Aluminiowa obudowa, stopień ochrony IP21, zakres temperatury pracy od -25 do 55°C.
- Wskaźniki stanu – informują o pracy z paneli lub sieci i sygnalizują nieprawidłowości; diodowy wskaźnik pokazuje chwilową moc z dokładnością do 10%.
Zastosowanie do elektrycznych urządzeń grzewczych
Przetwornica jest przeznaczona do odbiorników wyposażonych w grzałkę rezystancyjną. Może zasilać bezpośrednio z paneli PV:
- bojlery i grzałki elektryczne,
- grzejniki elektryczne,
- promienniki podczerwieni IR,
- maty grzewcze.
Nie należy traktować jej jako uniwersalnego inwertera do wszystkich urządzeń 230 V. Brak obsługi obciążeń indukcyjnych i pojemnościowych wyklucza odbiorniki wymagające takiego charakteru zasilania.
Dobór paneli PV i odbiornika
Podstawowy system składa się z przetwornicy, kilku standardowych paneli PV o mocy jednostkowej 400–700 W oraz odbiornika z grzałką o mocy 200–4000 W. Moduły można łączyć szeregowo albo szeregowo-równolegle.
Zakres wejściowy urządzenia wynosi 120–350 V DC, natomiast zestaw paneli należy skonfigurować na łączne napięcie 120–300 V Voc przy 25°C. Przed podłączeniem trzeba sprawdzić napięcie obwodu otwartego całego łańcucha, sposób połączenia modułów, charakter obciążenia i moc grzałki.
Po stronie PV zastosowano jeden komplet złączy MC4. Dodatkowe zasilanie AC podłącza się przez jedno złącze Neutrik, a odbiornik przez jedno gniazdo typu E z bolcem. Wymiary urządzenia wynoszą 315 × 170 × 80 mm, a jego masa to 2 kg.
MPPT i automatyczna współpraca z siecią
Algorytm MPPT dostosowuje moc przekazywaną do grzałki do aktualnej energii dostępnej z paneli. Dzięki temu instalacja może wykorzystywać zmienne warunki nasłonecznienia bez ręcznego regulowania obciążenia.
Funkcja Grid umożliwia dołączenie sieci AC. Punkt przełączenia sieć/panele wynosi 40 V / 80 V z tolerancją ±5%. Gdy energia solarna nie jest dostępna, odbiornik może zostać automatycznie przełączony na obwód sieciowy, co pozwala zasilać urządzenie grzewcze niezależnie od pory dnia.
Zabezpieczenia i kontrola pracy
Przetwornica ma zabezpieczenie termiczne działające przy 80°C, a także zabezpieczenia przeciążeniowe, zwarciowe i nadnapięciowe. Aktywne chłodzenie automatycznie reguluje pracę wentylatorów. Sygnalizacja trybu zasilania oraz nieprawidłowości ułatwia bieżącą kontrolę systemu.
Najczęstsze pytania
Czy przetwornica może zasilać dowolne urządzenie elektryczne?
Nie. Obsługuje obciążenia rezystancyjne, takie jak grzałki, grzejniki, bojlery, promienniki IR i maty grzewcze. Nie obsługuje obciążeń indukcyjnych ani pojemnościowych.
Czy urządzenie pracuje bez energii z paneli?
Tak, jeśli zostanie podłączone dodatkowe zasilanie sieciowe AC. Funkcja Grid automatycznie przełącza odbiornik z obwodu solarnego na sieciowy, gdy energia z paneli nie jest dostępna.
Co trzeba sprawdzić przed doborem paneli?
Należy zweryfikować łączne napięcie Voc łańcucha przy 25°C, zakres wejściowy 120–350 V DC, sposób połączenia paneli oraz moc i rezystancyjny charakter odbiornika. Panele mogą być połączone szeregowo lub szeregowo-równolegle.
