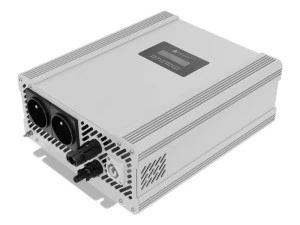

Przetwornica solarna ECO Solar Boost EVO MPPT-4000 PRO Grid 4 kW
AZO Digital ECO Solar Boost EVO MPPT-4000 PRO Grid przekształca prąd stały z paneli fotowoltaicznych w prąd przemienny przeznaczony do zasilania rezystancyjnych urządzeń grzewczych o mocy od 200 do 4000 W. Obsługuje również dodatkowe zasilanie z sieci AC, dzięki czemu grzałka może pracować także wtedy, gdy instalacja PV nie dostarcza energii.
Seria EVO jest kolejną generacją urządzeń Solar Boost. W procesie jej projektowania wykorzystano dotychczasowe doświadczenie, uwagi użytkowników i narzędzia sztucznej inteligencji. Udoskonalony algorytm umożliwia pracę również przy niskim nasłonecznieniu, między innymi podczas wschodu i zachodu słońca.
Najważniejsze cechy
- Maksymalna moc 4000 W i prąd 16 A – pozwalają zasilać grzałki oraz inne zgodne odbiorniki rezystancyjne w podanym zakresie mocy.
- MPPT i sprawność powyżej 97% – układ reguluje energię przekazywaną do grzałki, aby maksymalizować pobór z paneli PV.
- Wejście 120–350 V DC – współpracuje z panelami połączonymi szeregowo lub szeregowo-równolegle.
- Wyjście 120–250 V RMS, 50 Hz – napięcie ma przebieg modyfikowanej sinusoidy.
- Dwa gniazda typu E – umożliwiają sterowanie kolejnością zasilania dwóch urządzeń grzewczych.
- Aluminiowa obudowa i aktywne chłodzenie – wentylatory pracują z automatyczną regulacją.
Zastosowanie przetwornicy
Urządzenie służy do bezpośredniego zasilania z paneli PV takich odbiorników jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni IR oraz maty grzewcze. Prąd DC wytwarzany przez panele jest przekształcany w prąd AC wymagany przez zgodne urządzenie grzewcze.
Przetwornica obsługuje wyłącznie obciążenia rezystancyjne. Nie jest przeznaczona do obciążeń pojemnościowych ani indukcyjnych.
Dwa wyjścia i automatyczne zasilanie z sieci
Wyjście nr 1 ma priorytet, a wyjście nr 2 jest od niego zależne. Po podłączeniu dwóch odbiorników, na przykład dwóch bojlerów, najpierw nagrzewane jest urządzenie na wyjściu nr 1. Drugie uruchamia się, gdy termostat pierwszego przerwie pobór energii.
Urządzenia grzewcze z regulatorami elektronicznymi można podłączać wyłącznie do wyjścia nr 1. Wyjście nr 2 obsługuje tylko grzałki z termostatem bimetalicznym.
Przy braku energii z paneli odbiornik jest automatycznie przełączany z obwodu solarnego na sieciowy. Punkt przełączenia wynosi 40 V dla sieci i 80 V dla paneli, z tolerancją ±5%.
MPPT i kontrola parametrów na wyświetlaczu LCD
Algorytm MPPT dostosowuje ilość energii przekazywanej do grzałki do aktualnej produkcji paneli. Wyświetlacz LCD informuje o zdarzeniach oraz pokazuje napięcie i prąd paneli PV, moc na wyjściu, energię wyprodukowaną w bieżącym i poprzednim dniu, a także całkowitą energię zarejestrowaną od pierwszego uruchomienia.
Dobór paneli, odbiornika i miejsca pracy
System wymaga przetwornicy, kilku standardowych paneli o jednostkowej mocy 400–700 W oraz odbiornika z grzałką 200–4000 W. Panele należy połączyć szeregowo lub szeregowo-równolegle, uzyskując łączne napięcie 120–300 V Voc przy 25°C, przy zakresie wejściowym urządzenia 120–350 V DC.
Przed montażem trzeba sprawdzić rodzaj obciążenia, moc grzałki, napięcie i sposób połączenia paneli oraz typ regulatora odbiornika. Do dyspozycji są jedna para złączy DC MC4, jedno wejście sieciowe AC Neutrik i dwa wyjścia AC typu E. Urządzenie ma wymiary 318 × 222 × 103 mm, waży 2,9 kg i pracuje w temperaturze od −25 do 55°C.
Zabezpieczenia i najczęstsze pytania
Przetwornica ma zabezpieczenie termiczne przy 80°C oraz zabezpieczenia przeciążeniowe, zwarciowe i nadnapięciowe. Stopień ochrony obudowy wynosi IP21.
Czy urządzenie może zasilać silniki lub odbiorniki pojemnościowe?
Nie. Model obsługuje obciążenia rezystancyjne, natomiast nie obsługuje obciążeń indukcyjnych ani pojemnościowych.
Czy może pracować po zachodzie słońca?
Tak, jeżeli do wejścia AC zostanie doprowadzone dodatkowe zasilanie sieciowe. Przy braku energii z PV przetwornica automatycznie przełącza grzałkę na obwód sieciowy.
Czy do obu wyjść można podłączyć odbiornik ze sterowaniem elektronicznym?
Nie. Odbiornik z regulatorem elektronicznym należy podłączyć do wyjścia nr 1. Wyjście nr 2 jest przeznaczone wyłącznie dla grzałki z termostatem bimetalicznym.
