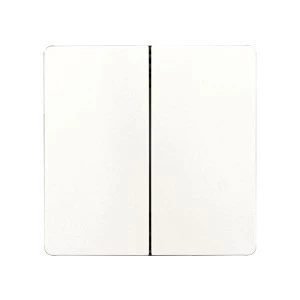

F4T55EOR-pm to przycisk radiowy z klawiszem podwójnym, czyli z czterema kanałami, w matowej bieli polarnej linii E-Design55. Litery „OR” w typie wskazują, że w opakowaniu nie ma pojedynczej ramki – wkład trafia do ramki wielokrotnej albo do ramki z innego programu. Zasilania nie potrzebuje: telegram radiowy powstaje z energii samego naciśnięcia.
Najważniejsze cechy
- klawisz podwójny – lewa i prawa połówka, każda z sygnałem góra i dół, razem 4 kanały
- wkład bez pojedynczej ramki, pod ramki wielokrotne lub obce
- brak baterii, brak przewodu, zerowa strata w czuwaniu
- matowa powierzchnia w kolorze zbliżonym do RAL 9010
- klawisz podwójny dostępny także osobno, również z grawerowaniem laserowym
Dane techniczne
| Liczba kanałów | 4 (klawisz podwójny) |
|---|
| Zasilanie | energia z naciśnięcia, bez baterii |
|---|
| Strata w czuwaniu | brak |
|---|
| Transmisja | radiowa EnOcean |
|---|
| Ramka w zestawie | nie (typ „-OR”) |
|---|
| Pole przycisku | 55 × 55 mm |
|---|
| Wysokość | 15 mm |
|---|
| Montaż | płytka mocująca: na puszkę (śruby w rozstawie 60 mm), na płaską powierzchnię lub na folię klejącą z zestawu |
|---|
| Kolor / wykończenie | biel polarna matowa, zbliżona do RAL 9010 |
|---|
Zastosowanie
Wkład do zestawów wielokrotnych w matowej bieli polarnej, np. w ramce uniwersalnej R3UE55 (80 × 224 mm) razem z innymi przyciskami lub czujnikami E-Design55. Ramki tej linii można osadzać poziomo albo pionowo, więc zestaw da się ułożyć w pionie przy ościeżnicy. Z jednego pola obsługuje dwie funkcje, np. dwa obwody światła albo światło i roletę, przez radiowy aktor, w którym przycisk zostanie zaprogramowany.
Pytania z montażu
Jakie ramki E-Design55 przyjmą ten wkład?
Ramki uniwersalne R1UE55–R5UE55. Wnętrze każdej ma 55 × 55 mm, a ramkę można zamontować poziomo lub pionowo.
Czy ramka 3-krotna ma długość trzech ramek pojedynczych?
Nie. Każde kolejne miejsce dodaje ok. 70 mm, a nie 80 mm: 2-krotna ma 80 × 152 mm, 3-krotna 80 × 224 mm, 4-krotna 80 × 292 mm. Wycięcie w ścianie lub meblu planuje się według wymiaru z katalogu.
