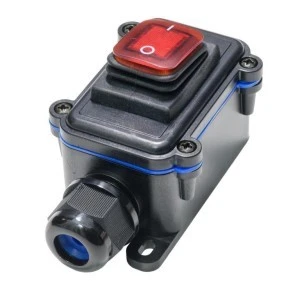

PI1P/S – wodoodporna puszka z dwubiegunowym przełącznikiem kołyskowym
Wodoodporna puszka PI1P/S z dwubiegunowym przełącznikiem kołyskowym stanowi praktyczne rozwiązanie do wykonywania, zabezpieczania i lokalnego sterowania obwodami elektrycznymi w miejscach narażonych na działanie wilgoci, pyłu oraz wody. Stopień ochrony IP65 zapewnia ochronę wnętrza obudowy przed wnikaniem pyłu oraz strugami wody z dowolnego kierunku.
Zastosowany dwubiegunowy przełącznik KCD19 umożliwia jednoczesne rozłączenie dwóch żył obwodu, zapewniając pełniejsze odłączenie zasilanego urządzenia lub odbiornika. Takie rozwiązanie jest szczególnie przydatne w obwodach, w których wymagane jest jednoczesne rozłączenie dwóch przewodów podczas wyłączania urządzenia.
Przełącznik wyposażony jest w sygnalizację LED, która informuje o obecności napięcia w obwodzie lub zasilaniu urządzenia. Pozwala to na szybkie wizualne określenie stanu instalacji i ogranicza ryzyko przypadkowego podjęcia prac przy nadal zasilonym obwodzie.
Istotnym elementem konstrukcji jest elastyczna gumowa osłona przełącznika, która zabezpiecza mechanizm przed bezpośrednim oddziaływaniem czynników zewnętrznych. Osłona współpracuje z konstrukcją obudowy i uszczelnieniem, zapewniając zachowanie deklarowanego stopnia ochrony IP65 również w obszarze przełącznika.
Obudowa wykonana z poliamidu PA66 zapewnia odpowiednią wytrzymałość mechaniczną i trwałość podczas eksploatacji. Zastosowanie silikonowego elementu uszczelniającego oraz wkrętów samogwintujących ze stali nierdzewnej dodatkowo zwiększa odporność konstrukcji na wymagające warunki środowiskowe.
W wyposażeniu znajdują się 4 izolowane nasuwki płaskie 6,3 × 0,8 mm oraz zintegrowany dławik kablowy PG13,5 do przewodów o średnicy ok. 6–12 mm.
Wariant PI1P/S umożliwia dopasowanie puszki do jednego sposobu prowadzenia przewodów.
Najważniejsze cechy:
- stopień ochrony IP65,
- dwubiegunowy przełącznik KCD19,
- jednoczesne rozłączanie dwóch żył obwodu,
- zintegrowana sygnalizacja LED obecności napięcia,
- elastyczna gumowa osłona przełącznika, zapewniająca ochronę i utrzymanie IP65,
- prąd znamionowy przełącznika: 16–20 A,
- wariant z 1 wejściem przewodów,
- obudowa wykonana z poliamidu PA66,
- silikonowy element uszczelniający,
- wkręty samogwintujące ze stali nierdzewnej,
- konstrukcja przeznaczona do pracy w warunkach podwyższonej wilgotności i zapylenia,
- możliwość lokalnego załączania i odłączania urządzenia lub obwodu,
- 4 izolowane nasuwki płaskie 6,3 × 0,8 mm
- zintegrowany dławik kablowy PG13,5 do przewodów o średnicy ok. 6–12 mm.
Zastosowanie
PI1P/S może być stosowany jako szczelny punkt połączeniowy i sterujący w instalacjach elektrycznych oraz urządzeniach wymagających ochrony przed czynnikami zewnętrznymi. Znajduje zastosowanie m.in. w:
- oświetleniu ogrodowym, elewacyjnym, parkingowym i zewnętrznym,
- naświetlaczach i oprawach oświetleniowych,
- instalacjach ogrodowych i terenowych,
- urządzeniach i instalacjach pracujących na zewnątrz,
- maszynach i urządzeniach przemysłowych,
- panelach oraz układach sterowania,
- urządzeniach warsztatowych i technicznych,
- maszynach budowlanych i urządzeniach ciężkich,
- urządzeniach i wyposażeniu motoryzacyjnym,
- pompach, wentylatorach i innych urządzeniach wymagających lokalnego odłączania zasilania,
- tymczasowych i stałych instalacjach elektrycznych narażonych na wilgoć i zabrudzenia.
PI1P/S łączy funkcję szczelnej puszki połączeniowej z lokalnym, dwubiegunowym wyłącznikiem i optyczną sygnalizacją obecności napięcia. Dzięki temu stanowi gotowe i wygodne rozwiązanie dla instalatorów oraz producentów urządzeń, którzy wymagają bezpiecznego, szczelnego i łatwego w obsłudze punktu połączeniowo-sterującego.
