Ramki

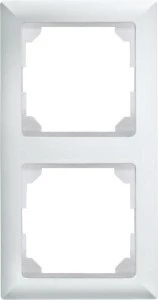

R2-al to podwójna ramka uniwersalna systemu 55 mm z lakierowanego aluminium. Ustawia dwa elementy 55 × 55 mm obok siebie w jednej oprawie o wymiarze 80 × 151 mm.
Najważniejsze cechy
- 2 pola 55 × 55 mm
- wymiar zewnętrzny 80 × 151 mm, wysokość 15 mm
- wykończenie: aluminium lakierowane
- komplet kolorystyczny z przyciskiem radiowym FT55-al
Dane techniczne
| Krotność | 2 pola |
|---|
| Wymiar zewnętrzny | 80 × 151 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Wysokość | 15 mm |
|---|
| Kolor | aluminium lakierowane |
|---|
| Linia wzornicza | system 55 mm (klasyczny) |
|---|
| Elementy w tym kolorze | FT55-al, klawisze W-/DW-FT55 |
|---|
Zastosowanie
Dwa przyciski radiowe FT55-al w jednej ramce, gdy z jednego miejsca steruje się dwoma niezależnymi zestawami funkcji. Każdy FT55 jest 4-kanałowy, więc para przycisków obsługuje kilka aktorów radiowych bez prowadzenia przewodów do miejsca montażu.
Pytania z montażu
Czy jedno pole może zostać puste?
Katalog nie ma zaślepki w aluminium – zaślepka BLA55 jest dostępna tylko w czystej bieli (-rw) i czystej bieli błyszczącej (-wg). Przy kolorze -al warto zaplanować oba pola.
Czy ramka ma 160 mm długości?
Nie, 151 mm. Przy wycięciu w meblu lub panelu trzeba przyjąć wymiar katalogowy, a nie podwójną szerokość ramki pojedynczej.
