Ramki

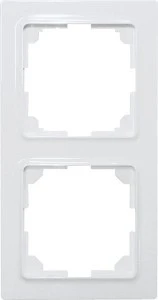

R2UE55-pm to podwójna ramka uniwersalna z matowej bieli polarnej, z serii E-Design55. Ma wymiar 80 × 152 mm i dwa pola na elementy 55 × 55 mm.
Najważniejsze cechy
- 2 pola, wymiar 80 × 152 mm
- wykończenie matowe, kolor zbliżony do RAL 9010
- montaż pionowy albo poziomy
- pod osprzęt przewodowy i radiowy E-Design55
Dane techniczne
| Krotność | 2 pola |
|---|
| Wymiar zewnętrzny | 80 × 152 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Montaż | poziomy lub pionowy |
|---|
| Kolor | biel polarna matowa, zbliżona do RAL 9010 |
|---|
| Linia wzornicza | E-Design55 |
|---|
| Zaślepka wolnego pola | BLA55E-pm |
|---|
| Pokrywy do gniazd obcych | TV55E, UAE55E |
|---|
Zastosowanie
Zestaw dwóch elementów przewodowych w macie, np. łącznik klawiszowy WS55E do bezpośredniego sterowania obwodem i przycisk W2T55E z klawiszem podwójnym do przekaźnika. Oba mają zaciski wtykowe.
Pytania z montażu
WS55E czy WT55E – co wybrać?
WS55E to łącznik z zestykiem przełącznym, który steruje obwodem bezpośrednio. WT55E to przycisk zwierny – do przekaźnika bistabilnego (impulsowego) albo wejścia sterującego aktora. Pomyłka daje instalację, która nie działa zgodnie z planem.
Jak przymocować łączniki?
Pazurkami albo wkrętami do puszki o rozstawie śrub 60 mm.
