Ramki

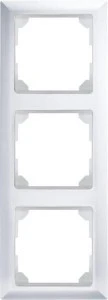

R3-wg to 3-krotna ramka w czystej bieli błyszczącej, przeznaczona do systemu 55 mm. Łączy trzy pola 55 × 55 mm w oprawie 80 × 222 mm.
Najważniejsze cechy
- 3 pola 55 × 55 mm
- 80 × 222 mm, wysokość 15 mm
- wykończenie: czysta biel błyszcząca
- w tym kolorze komplet: FT55, WT55, WS55, DSS+SDO55, BLA55
Dane techniczne
| Krotność | 3 pola |
|---|
| Wymiar zewnętrzny | 80 × 222 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Wysokość | 15 mm |
|---|
| Kolor | czysta biel błyszcząca |
|---|
| Linia wzornicza | system 55 mm (klasyczny) |
|---|
| Zaślepka | BLA55-wg |
|---|
Zastosowanie
Rząd trzech elementów w połysku, np. dwa przewodowe przyciski WT55-wg do przekaźnika i jeden przycisk radiowy FT55-wg obok. Ramka pozwala też zamontować docelowy zestaw od razu, a brakujący element zastąpić zaślepką BLA55-wg.
Pytania z montażu
Czy przycisk WT55 steruje obwodem bezpośrednio?
Nie. WT55 to przycisk zwierny 10 A / 250 V AC – do przekaźnika lub wejścia sterującego aktora. Obwodem bezpośrednio steruje łącznik WS55 (zestyk przełączny).
