Ramki

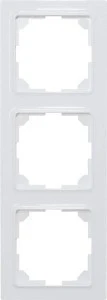

R3UE55-wg to ramka na trzy elementy E-Design55 w czystej bieli błyszczącej. Wymiar zewnętrzny wynosi 80 × 224 mm; ramka pracuje w poziomie i w pionie.
Najważniejsze cechy
- trzy pola po 55 × 55 mm
- 80 × 224 mm
- czysta biel błyszcząca, zbliżona do RAL 9016
- pod osprzęt przewodowy, radiowy i gniazda
Dane techniczne
| Krotność | 3 pola |
|---|
| Wymiar zewnętrzny | 80 × 224 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Montaż | poziomy lub pionowy |
|---|
| Kolor | czysta biel błyszcząca, zbliżona do RAL 9016 |
|---|
| Linia wzornicza | E-Design55 |
|---|
| Zaślepka wolnego pola | BLA55E-wg |
|---|
| Pokrywy do gniazd obcych | TAE55E, UAE55E, TV55E |
|---|
Zastosowanie
Zestaw mieszany w czystej bieli błyszczącej: łącznik WS55E-wg, przycisk radiowy w wersji „-OR” i gniazdo DSS55EOR-wg (standard Schuko, typ F). Pozwala to w jednym miejscu połączyć obwód sterowany przewodowo, sterowanie radiowe i gniazdo.
Pytania z montażu
Jak montuje się łącznik WS55E w ramce?
Najpierw montuje się łącznik, potem mocuje się ramkę za pomocą ramki mocującej, a na końcu nasadza klawisz.
