Ramki

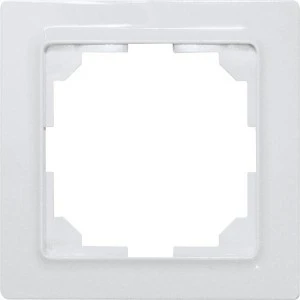

R1UE55-pm to uniwersalna ramka 1-krotna w matowej bieli polarnej, należąca do E-Design55. Ma wymiar 80 × 80 mm i jedno pole 55 × 55 mm.
Najważniejsze cechy
- jedno pole, wymiar zewnętrzny 80 × 80 mm
- matowe wykończenie, kolor zbliżony do RAL 9010
- do czujników radiowych systemu 55 mm
- także pod łącznik WS55E lub przycisk WT55E
Dane techniczne
| Krotność | 1 pole |
|---|
| Wymiar zewnętrzny | 80 × 80 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Kolor | biel polarna matowa, zbliżona do RAL 9010 |
|---|
| Linia wzornicza | E-Design55 |
|---|
| Zaślepka wolnego pola | BLA55E-pm |
|---|
| Pokrywy do gniazd obcych | TV55E, UAE55E |
|---|
Zastosowanie
Ramka do pojedynczego łącznika lub przycisku przewodowego E-Design55 w matowej bieli polarnej: łącznika klawiszowego WS55E (zestyk przełączny), przycisku WT55E (zwierny) albo przycisku W2T55E z klawiszem podwójnym. Wszystkie mają zaciski wtykowe i obciążalność 10 A / 250 V AC.
Pytania z montażu
W jakiej kolejności montuje się łącznik z ramką?
Według katalogu: najpierw łącznik, potem ramkę mocuje się ramką mocującą, na końcu nasadza się klawisz.
Czym mocuje się łącznik w puszce?
Pazurkami albo wkrętami do puszki o rozstawie śrub 60 mm.
