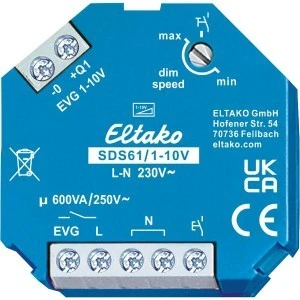

SDS61/1-10V to podtynkowy sterownik-ściemniacz do stateczników elektronicznych i konwerterów LED z interfejsem 1–10 V, obsługiwany przyciskiem lub łącznikiem. Obciążenie załącza przekaźnik bistabilny, więc w stanie załączonym nie ma strat w cewce ani nagrzewania.
Najważniejsze cechy
- wyjście sterownicze 1–10 V, 40 mA, i zestyk zwierny 600 VA
- łączenie w przejściu przez zero, które oszczędza zestyki
- sterowanie przyciskiem albo łącznikiem oświetleniowym
- nastawiana prędkość ściemniania, układ pokoju dziecięcego i zasypiania
- współpraca z konwerterami LED z pasywnym interfejsem 1–10 V bez napięcia pomocniczego do 0,6 mA
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 600 VA |
|---|
| Wyjście sterownicze | 1–10 V, 40 mA |
|---|
| Napięcie łączeniowe i sterownicze | 230 V |
|---|
| Prąd sterowniczy wejścia 230 V | 0,5 mA |
|---|
| Maks. długość przewodu sterowniczego | 0,06 μF (ok. 200 m) |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Stopień ochrony obudowa/przyłącza | IP30/IP20 |
|---|
| Temperatura w miejscu montażu | −20 °C do +50 °C |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż podtynkowy |
|---|
Zastosowanie
Ściemnianie świetlówek i halogenów niskonapięciowych ze statecznikami elektronicznymi oraz opraw LED z konwerterami 1–10 V, np. w biurach i salach, bez rozdzielnicy – bezpośrednio z puszki przy łączniku.
Pytania z montażu
Jak przełączyć sterowanie na zwykły łącznik?
Przełącznik dim speed ustawia się na symbol łącznika przy prawym oporze. Nastawa prędkości ściemniania działa tylko przy sterowaniu przyciskiem.
Kiedy można podłączyć odbiornik?
Po instalacji trzeba odczekać na krótką automatyczną synchronizację, zanim odbiornik zostanie podłączony do sieci.
Jak długi może być przewód sterowniczy?
Maksymalna pojemność równoległa pojedynczego przewodu sterowniczego wynosi 0,06 μF, czyli ok. 200 m.
