Ściemniacze

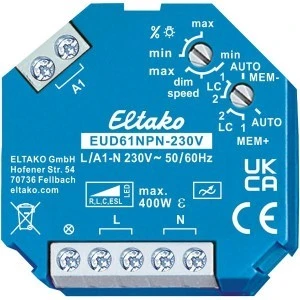

EUD61NPN-230V to podtynkowy ściemniacz uniwersalny z przewodem N, sterowany przyciskiem na napięciu 230 V. Sam rozpoznaje rodzaj lampy i nie wymaga obciążenia minimalnego, dlatego nadaje się także do pojedynczych lamp LED.
Najważniejsze cechy
- tranzystor Power MOSFET do 400 W, automatyczne rozpoznawanie lampy
- brak obciążenia minimalnego
- tryby AUTO, LC1 i LC2, z pamięcią jasności (MEM+) lub bez (MEM−)
- jeden przełącznik nastawia jasność minimalną albo prędkość ściemniania
- układ pokoju dziecięcego i układ zasypiania
- strata w czuwaniu 0,2 W
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Żarówki i halogeny 230 V, transformatory L i C | do 400 W |
|---|
| Ściemnialne lampy LED 230 V | do 400 W (opadanie) / do 100 W (narastanie) |
|---|
| Obciążenie minimalne | niewymagane |
|---|
| Napięcie zasilania, łączeniowe i sterownicze | 230 V, 50/60 Hz |
|---|
| Prąd sterowniczy wejścia 230 V | 4 (100) mA |
|---|
| Maks. długość przewodu sterowniczego | 0,9 μF (ok. 3000 m) |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| Stopień ochrony obudowa/przyłącza | IP30/IP20 |
|---|
| Wymiary | 45 × 45 × 18 mm, montaż podtynkowy |
|---|
Zastosowanie
Ściemnianie oświetlenia LED, żarowego i halogenowego w salonach, sypialniach i jadalniach, sterowanego zwykłym przyciskiem 230 V z puszki, w której jest przewód N. Gdy obwód sterowniczy ma pracować z innym napięciem (8–230 V UC) i separacją galwaniczną, właściwym wyborem jest EUD61NPN-UC.
Pytania z montażu
Czy jedna żarówka LED wystarczy do poprawnej pracy?
Tak. Ściemniacz nie wymaga obciążenia minimalnego.
Kiedy ustawić LC1 lub LC2 zamiast AUTO?
Ustawienia Comfort LC1 i LC2 służą lampom LED 230 V, których w trybie AUTO nie da się ściemnić dość głęboko. Moc maksymalna spada wtedy do 100 W, a transformatorów nawijanych nie wolno w nich ściemniać.
