Ściemniacze

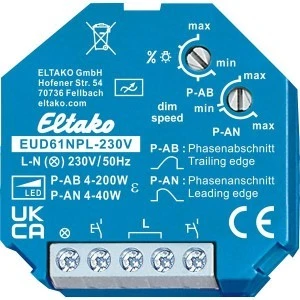

EUD61NPL-230V to podtynkowy ściemniacz bez przewodu N, przeznaczony szczególnie do ściemnialnych lamp LED 230 V. Pozwala ściemniać oświetlenie LED w instalacjach, w których w puszce przy łączniku nie ma przewodu neutralnego, przy obciążeniu minimalnym zaledwie 4 W.
Najważniejsze cechy
- praca bez przewodu neutralnego
- LED 230 V i ESL do 200 W (ścinanie na opadaniu) lub do 40 W (na narastaniu)
- obciążenie minimalne 4 W
- osobne wejścia sterownicze dla przycisku i dla łącznika oświetleniowego
- nastawiana jasność minimalna, tryb pracy P-AB / P-AN i prędkość ściemniania
- funkcja Memory, którą można wyłączyć
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Obciążenia R i C | do 200 W |
|---|
| Ściemnialne lampy LED 230 V i ESL | do 200 W (opadanie) / do 40 W (narastanie) |
|---|
| Transformatory nawijane (L) | niedopuszczalne |
|---|
| Obciążenie minimalne | 4 W |
|---|
| Napięcie zasilania, łączeniowe i sterownicze | 230 V |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Stopień ochrony obudowa/przyłącza | IP30/IP20 |
|---|
| Wymiary | 45 × 45 × 18 mm, montaż podtynkowy |
|---|
Zastosowanie
Modernizacja oświetlenia na LED w starszych mieszkaniach i domach, gdzie przy łączniku są tylko dwa przewody, a ściemnianie ma działać bez przekładania instalacji. Sterowanie może pozostać na dotychczasowym łączniku albo przejść na przycisk – układ pokoju dziecięcego i zasypiania działa przy sterowaniu przyciskiem.
Pytania z montażu
Lampy LED lekko świecą po wyłączeniu – co zrobić?
Równolegle do lampy należy zainstalować element obciążenia podstawowego GLE.
Jak wyłączyć funkcję Memory?
Trzykrotnie przekręcić górny przełącznik do oporu w prawo (max) – wtedy można też łączyć świetlówki kompaktowe. Powrót do ustawienia fabrycznego: trzykrotnie do oporu w lewo (min).
Czy mogę podłączyć transformator nawijany?
Nie. Obciążeń indukcyjnych nie wolno podłączać do tego ściemniacza.
