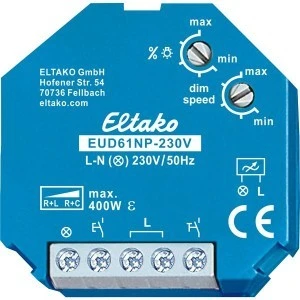

EUD61NP-230V to podtynkowy ściemniacz uniwersalny bez przewodu N, montowany bezpośrednio za przyciskiem lub łącznikiem oświetleniowym. Przeznaczony jest do żarówek, halogenów oraz transformatorów nawijanych i elektronicznych, a rodzaj obciążenia R+L lub R+C rozpoznaje sam.
Najważniejsze cechy
- praca bez przewodu neutralnego – także w starszych instalacjach
- tranzystor Power MOSFET do 400 W, obciążenia R, L i C
- automatyczne rozpoznawanie obciążenia R+L albo R+C
- osobne wejścia sterownicze dla przycisku i dla łącznika oświetleniowego
- nastawiana jasność minimalna i prędkość ściemniania (także czas soft-on/off)
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Obciążenia R, L, C | do 400 W |
|---|
| Obciążenie minimalne | 20 W |
|---|
| Lampy LED 230 V i ESL | nie są przewidziane |
|---|
| Napięcie sterownicze | 230 V, prąd wejścia 0,7 mA |
|---|
| Maks. długość przewodu sterowniczego | 0,3 μF (ok. 1000 m) |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Stopień ochrony obudowa/przyłącza | IP30/IP20 |
|---|
| Temperatura w miejscu montażu | −20 °C do +50 °C |
|---|
| Wymiary | 45 × 45 × 18 mm, montaż podtynkowy |
|---|
Zastosowanie
Ściemnianie żarówek i halogenów, także zasilanych przez transformatory, w budynkach, w których w puszce przy łączniku nie ma przewodu N. Zwykły łącznik oświetleniowy może zostać – ściemniacz ma dla niego osobne wejście. Do oświetlenia LED 230 V przeznaczone są modele EUD61NPL-230V (bez N) lub EUD61NPN (z przewodem N).
Pytania z montażu
Czy ściemni lampy LED 230 V?
Nie. Ten model nie jest przeznaczony do lamp LED 230 V ani świetlówek kompaktowych.
Jak ściemniać zwykłym łącznikiem zamiast przyciskiem?
Ponowne krótkie otwarcie zamkniętego łącznika uruchamia ściemnianie aż do kolejnego krótkiego otwarcia. Kierunek zmienia się automatycznie w punktach skrajnych albo po dwukrotnym krótkim otwarciu łącznika. Układ pokoju dziecięcego i zasypiania działa tylko przy przycisku.
Jakie jest obciążenie minimalne?
20 W.
