Ściemniacze

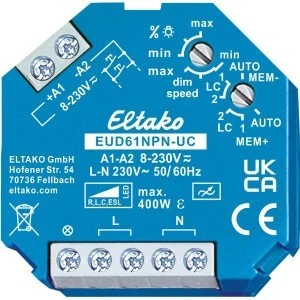

EUD61NPN-UC to ściemniacz uniwersalny z przewodem N do puszki podtynkowej, z uniwersalnym napięciem sterowniczym 8–230 V UC odseparowanym galwanicznie od 230 V. Przyciski można więc zasilić np. niskim napięciem, a ściemniacz sam rozpozna rodzaj lampy i obejdzie się bez obciążenia minimalnego.
Najważniejsze cechy
- napięcie sterownicze 8–230 V UC z separacją galwaniczną
- tranzystor Power MOSFET do 400 W, automatyczne rozpoznawanie lampy
- tryby AUTO, LC1, LC2 w zakresach MEM+ / MEM−
- nastawiana jasność minimalna albo prędkość ściemniania
- stan i jasność zapamiętywane przy zaniku zasilania
- strata w czuwaniu 0,2 W
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Obciążenia R, L, C | do 400 W |
|---|
| Ściemnialne lampy LED 230 V | do 400 W (ścinanie na opadaniu), do 100 W (na narastaniu) |
|---|
| Obciążenie minimalne | niewymagane |
|---|
| Napięcie sterownicze | 8–230 V UC, odseparowane galwanicznie od 230 V ~ 50/60 Hz |
|---|
| Prąd sterowniczy 8/12/24/230 V | 2/3/7/4 (100) mA |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| Maks. przekrój żyły | 4 mm² |
|---|
| Temperatura w miejscu montażu | −20 °C do +50 °C |
|---|
| Wymiary | 45 × 45 × 18 mm, IP30/IP20 |
|---|
Zastosowanie
Ściemnianie oświetlenia w biurach, hotelach i mieszkaniach, gdzie obwód przycisków pracuje na niskim napięciu albo musi być oddzielony od sieci 230 V. Moc łączeniowa zależy od warunków wentylacji w puszce. Wersja ze sterowaniem 230 V bez separacji to EUD61NPN-230V.
Pytania z montażu
Jak obsługuje się ściemniacz przyciskiem?
Krótkie naciśnięcie załącza i wyłącza, przytrzymanie zmienia jasność, a przerwanie sterowania odwraca kierunek ściemniania. Podwójny impuls uruchamia układ zasypiania – ściemnianie do wyłączenia, maksymalnie 60 minut.
Czy przy zaniku zasilania ustawienie przepadnie?
Nie. Stan łączeniowy i poziom jasności są zapamiętywane i przywracane po powrocie napięcia.
