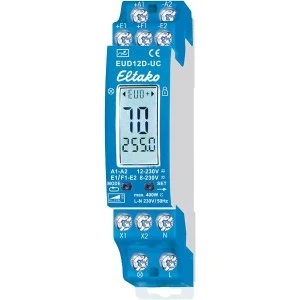

EUD12D-UC to wielofunkcyjny ściemniacz uniwersalny na szynę DIN z wyświetlaczem LC i nastawą cyfrową przyciskami MODE i SET. Jeden aparat może pracować jako ściemniacz, automat schodowy, taktownik albo przekaźnik łączeniowy, a z modułami rozszerzenia mocy LUD12-230V obsługuje obwody do 3600 W. Razem z LUD12 pozwala też łączyć w jednej instalacji obciążenia indukcyjne i pojemnościowe.
Najważniejsze cechy
- 10 trybów pracy: EUD, RTD, ESV, TLZ, MIN, MMX, TI, ER, ON, OFF
- tryb TLZ – automat schodowy z ostrzeżeniem przed wyłączeniem przez ściemnianie (bez migotania), czas 1–99 minut
- automatyczne rozpoznawanie lampy, nastawiana jasność minimalna i maksymalna, prędkość ściemniania, Memory, soft-on/off
- wejścia centralne załącz i wyłącz, odseparowane galwanicznie od napięcia 230 V
- blokada przycisków i kasowalny licznik czasu załączenia na wyświetlaczu
- menu w językach: niemieckim, angielskim, francuskim, włoskim i hiszpańskim
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Żarówki, halogeny, transformatory (R, L, C) | do 400 W |
|---|
| Ściemnialne lampy LED 230 V | do 400 W (ścinanie na opadaniu), do 100 W (ścinanie na narastaniu) |
|---|
| Moc z modułami LUD12-230V | do 3600 W (zaciski X1, X2) |
|---|
| Napięcie sterownicze | 12–230 V UC lokalnie, 8–230 V UC wejścia centralne |
|---|
| Napięcie zasilania i łączeniowe | 230 V |
|---|
| Prąd podświetlenia przycisków (neonówek) | 5 mA od 110 V napięcia sterowniczego (nie w trybie RTD) |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Oświetlenie na klatkach schodowych i korytarzach, gdzie ściemniacz ma też pełnić funkcję automatu schodowego, oraz pomieszczenia sterowane dwoma przyciskami kierunkowymi (tryb RTD). W połączeniu z modułem SUD12/1-10V steruje statecznikami elektronicznymi z interfejsem 1–10 V, a jednocześnie można do niego podłączyć lampę ściemnianą bezpośrednio.
Pytania z montażu
Czy mogę ściemniać razem transformatory nawijane i elektroniczne?
Na jednym ściemniaczu nie – obciążeń indukcyjnych (L) i pojemnościowych (C) nie wolno mieszać. Umożliwia to dopiero zestaw z modułem LUD12-230V, którego obciążenie w układzie „oprawy dodatkowe” może być innego rodzaju niż obciążenie ściemniacza.
Jaką moc lamp LED 230 V podłączę w ustawieniu LED?
W ustawieniach ze ścinaniem fazy na narastaniu moc spada do 100 W i nie wolno stosować transformatorów nawijanych. W trybie automatycznym ściemniacz przyjmuje do 400 W.
Czy przy dużym obciążeniu potrzebny jest odstęp od sąsiednich aparatów?
Tak. Powyżej połowy mocy znamionowej należy zachować odstęp wentylacyjny pół modułu.
