Ściemniacze

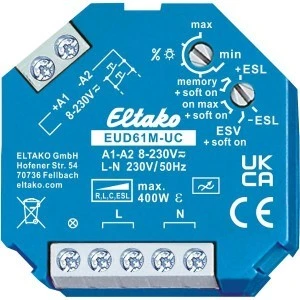

EUD61M-UC to wielofunkcyjny ściemniacz uniwersalny do puszki podtynkowej, w którym tryb pracy wybiera się przełącznikiem spośród pięciu wariantów. Rozpoznaje rodzaj lampy automatycznie, a obwód sterowniczy 8–230 V UC jest odseparowany galwanicznie od 230 V.
Najważniejsze cechy
- tranzystor Power MOSFET do 400 W, automatyczne rozpoznawanie lampy
- pięć trybów: memory, memory + soft on, on max, on max + soft on, ESV + soft on
- w trybie ESV automatyczne wyłączenie po czasie do 90 minut, poprzedzone ostrzeżeniem przez ściemnienie
- nastawiana jasność minimalna, ustawienia +ESL / −ESL dla świetlówek kompaktowych
- strata w czuwaniu tylko 0,1 W
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Żarówki i halogeny 230 V, transformatory L i C | do 400 W |
|---|
| Ściemnialne lampy LED 230 V | do 400 W (ścinanie na opadaniu), do 100 W (na narastaniu) |
|---|
| Napięcie sterownicze | 8–230 V UC, odseparowane galwanicznie od 230 V |
|---|
| Prąd sterowniczy 8/12/24/230 V | 2/3/7/4 (100) mA |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Maks. przekrój żyły | 4 mm² |
|---|
| Stopień ochrony obudowa/przyłącza | IP30/IP20 |
|---|
| Wymiary | 45 × 45 × 18 mm, montaż podtynkowy |
|---|
Zastosowanie
Pomieszczenia, w których światło ma gasnąć samo, jeśli nikt go nie wyłączy, np. korytarze, piwnice czy pomieszczenia gospodarcze – tryb ESV wyłącza oświetlenie po nastawionym czasie i minutę wcześniej ostrzega przygaszeniem. W pokojach mieszkalnych sprawdzają się tryby z pamięcią jasności i łagodnym załączeniem.
Pytania z montażu
Jak ustawić czas wyłączenia w trybie ESV?
Opóźnienie nastawia się górnym przełącznikiem %, maksymalnie do 90 minut. Przed wyłączeniem ściemniacz przez 1 minutę ostrzega ściemnieniem.
Czy mogę ściemniać świetlówki kompaktowe?
Tak, ściemnialne świetlówki kompaktowe muszą pracować bez pamięci jasności. Do nich służą też ustawienia +ESL i −ESL.
