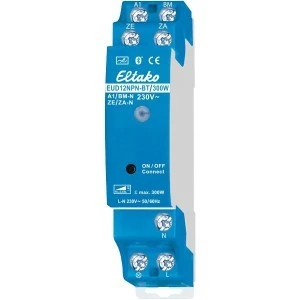

EUD12NPN-BT/300W-230V to ściemniacz uniwersalny 300 W na szynę DIN z wbudowanym zegarem sterującym i Bluetooth. Programy łączenia i ściemniania, także według wschodu i zachodu słońca, ustawia się w aplikacji na telefonie, bez osobnego zegara w rozdzielnicy. Zajmuje jeden moduł.
Najważniejsze cechy
- zegar sterujący: do 10 miejsc programowych, data, automatyczna zmiana czasu letni/zimowy
- funkcja astronomiczna – łączenie według wschodu i zachodu słońca
- 9 funkcji programów, m.in. budzik świetlny, układ zasypiania, załączenie z zadaną jasnością
- obsługa i nastawy przez Bluetooth w aplikacji ELTAKO Connect
- wejścia: przycisk uniwersalny, czujnik ruchu, centralne załącz i wyłącz z priorytetem
- tryby ściemniania Auto, LC1–LC3 (ścinanie na narastaniu) i LC4–LC6 (ścinanie na opadaniu)
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Moc (R, L, C, LED 230 V) | do 300 W |
|---|
| Napięcie sterownicze, zasilania i łączeniowe | 230 V |
|---|
| Rezerwa chodu zegara | ok. 5 dni, bez baterii |
|---|
| Prąd sterowniczy wejścia 230 V | 2,2 mA |
|---|
| Długość przewodu sterowniczego | do ok. 1000 m (0,3 μF) |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Oświetlenie domów i mieszkań, które ma włączać się i ściemniać według harmonogramu albo zmierzchu, na przykład budzik świetlny w sypialni lub ściemnianie wieczorem w salonie. Wejście czujnika ruchu pozwala dodatkowo załączać światło w korytarzu z zapamiętaną jasnością.
Pytania z montażu
Jak połączyć ściemniacz z aplikacją?
Przytrzymać przycisk na froncie przez 6 sekund, aż zacznie migać niebieska dioda, i połączyć się w aplikacji; fabryczny PIN to 123123. Gotowość do parowania kończy się sama po 3 minutach.
Po naciśnięciu przycisku „wyłącz” wejście A1 działa inaczej – dlaczego?
Pierwszy impuls „wyłącz” przez diodę RTD przełącza wejście A1 na tryb przycisku kierunkowego. Powrót na przycisk uniwersalny wymaga krótkiego odłączenia zasilania albo zmiany w aplikacji.
Czy w trybach Comfort mogę ściemniać transformatory nawijane?
Nie. W ustawieniach ścinania fazy LC1–LC6 transformatorów nawijanych używać nie wolno.
