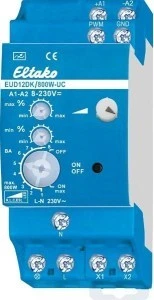

EUD12DK/800W-UC to ściemniacz uniwersalny 800 W na szynę DIN, w którym jasność reguluje się pokrętłem bezpośrednio na urządzeniu. Oprócz przycisku i łącznika przyjmuje także sygnał PWM 10–24 V DC, więc może współpracować ze sterownikiem z wyjściem PWM. Z modułami rozszerzenia mocy LUD12 obsługuje obwody do 3600 W.
Najważniejsze cechy
- moc do 800 W – najmocniejszy pojedynczy ściemniacz serii 12
- regulacja jasności pokrętłem na froncie, załączanie przyciskiem na urządzeniu, zewnętrznym przyciskiem lub łącznikiem
- sterowanie PWM napięciem 10–24 V DC na zaciskach PWM i GND
- 8 pozycji trybu pracy oraz ON i OFF, w tym ustawienia Comfort dla LED 230 V i świetlówek kompaktowych
- automatyczne rozpoznawanie lampy, bez obciążenia minimalnego
- osobno nastawiana jasność minimalna i maksymalna
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Żarówki, halogeny, transformatory (R, L, C) | do 800 W |
|---|
| Ściemnialne lampy LED 230 V | do 800 W (ścinanie na opadaniu), do 200 W (ścinanie na narastaniu) |
|---|
| Moc z modułami LUD12 | do 3600 W (zaciski X1, X2) |
|---|
| Napięcie sterownicze | 8–230 V UC, odseparowane galwanicznie od 230 V; alternatywnie PWM 10–24 V DC |
|---|
| Obciążenie minimalne | niewymagane |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Temperatura pracy | od −20 °C do +50 °C |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
Zastosowanie
Większe grupy opraw w salach, sklepach czy halach, gdzie potrzeba mocy do 800 W z jednego aparatu, oraz układy, w których jasność ma wyznaczać zewnętrzny sterownik z wyjściem PWM. Pokrętło na froncie pozwala też ustawić stały poziom światła bez osobnego przycisku do ściemniania.
Pytania z montażu
Czy mogę podłączyć zwykły łącznik zamiast przycisku?
Tak. W pozycjach 4, 5 i 6 przełącznika trybu załączanie i wyłączanie odbywa się łącznikiem na zaciskach +A1/−A2, a jasność ustawia się pokrętłem.
W których trybach nie wolno stosować transformatorów nawijanych?
W pozycjach 2, 3, 5, 6 i 8, czyli w ustawieniach Comfort dla LED i świetlówek oraz w trybie PWM dla LED.
Jak sprawdzić, czy wyjście jest załączone?
Dioda pod górnym przełącznikiem świeci, gdy światło jest załączone.
