Przyciski

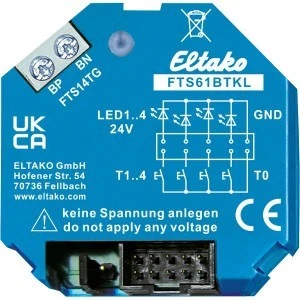

FTS61BTKL to podtynkowy sprzęgacz, który włącza do systemu FTS14 cztery zwykłe przyciski i dodatkowo obsługuje w nich diody LED 24 V. Diody pokazują potwierdzenia z aktorów, a z bramką FTS14TG sprzęgacz łączy się dwużyłową magistralą przycisków.
Najważniejsze cechy
- 4 wejścia przyciskowe T1–T4, biegun przeciwny T0
- obsługa diod LED 24 V w przyciskach – potwierdzenia z aktorów
- pary kierunkowe T1/T3 i T2/T4
- dane i zasilanie po dwóch żyłach
- do 30 sprzęgaczy i przycisków magistralowych na bramkę
Dane techniczne
| Wejścia | 4 przyciski konwencjonalne (T1–T4), biegun przeciwny T0 |
|---|
| Diody w przyciskach | LED 24 V – potwierdzenia z aktorów |
|---|
| Magistrala | 2-żyłowa, 29 V DC z FTS14TG, łącznie do 200 m |
|---|
| Przewody przyłączeniowe | 15 cm, przedłużenie do 2 m |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Montaż | podtynkowy |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
Zastosowanie
Zwykłe przyciski z diodami sygnalizacyjnymi, przy których użytkownik ma widzieć, czy polecenie zostało wykonane – np. przycisk sterujący odbiornikiem w innym pomieszczeniu.
Pytania z montażu
Diody w przyciskach nie świecą – dlaczego?
Diody działają, gdy ID aktorów zostały wpisane programem PCT14 do tabeli ID w bramce FTS14TG.
Czy na przewody przycisków można podać napięcie?
Nie. Przewody przycisków są częścią obwodu magistrali – nie wolno podawać na nie żadnego napięcia.
Czy przy podłączeniu magistrali liczy się polaryzacja?
Tak. Magistralę podłącza się na zaciski BP i BN z zachowaniem polaryzacji.
