Styk pomocniczy 1NC OA1G01 1SCA022353R4890

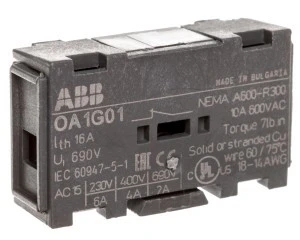

Styk pomocniczy 1NC OA1G01 (1SCA022353R4890) to jednostka stykowa z jednym stykiem rozwiernym przeznaczona do bocznego montażu na rozłącznikach mocy. Służy do sygnalizacji stanu rozłącznika oraz realizacji funkcji pomocniczych w układach sterowania i rozdzielnicach.
Cechy techniczne
- Konfiguracja styków: 1 NC (1 styk rozwierny, brak styków zwiernych i przełącznych).
- Montaż: montaż boczny — przeznaczony do instalacji na boku obudowy rozłącznika mocy.
- Połączenie elektryczne: połączenie śrubowe zapewniające mocne i trwałe zaciskanie przewodów.
- Kompatybilność: zaprojektowany do współpracy z rozłącznikiem mocy (rozłączniki izolacyjne).
- Ograniczenia zastosowań: nie jest odpowiedni do wyłączników różnicowoprądowych, wyłączników nadprądowych, przekaźników pomocniczych, przekaźników impulsowych/bistabilnych, styczników czy wyłączników silnikowych.
Zastosowanie produktu
- Sygnalizacja pozycji rozłącznika (stan załączony/rozłączony) w rozdzielnicach i szafach sterowniczych.
- Realizacja logiki pomocniczej i blokad w układach sterowania rozłącznikami mocy.
- Integracja z systemami sterowania i monitoringu jako wejście statusowe dla sterowników PLC i systemów nadzoru.
- Stosowany w instalacjach przemysłowych, energetycznych i rozdzielniach, gdzie wymagane jest boczne mocowanie bloku stykowego z połączeniami śrubowymi.
