System montażowy PV na blachodachówkę – zestaw dla jednego modułu

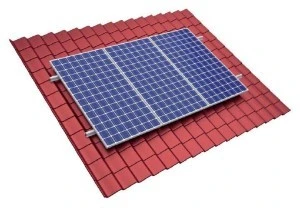

System AZO Digital służy do montażu panelu fotowoltaicznego na dachu skośnym pokrytym blachodachówką. Zestaw bazowy jest przeznaczony dla jednego modułu PV i zawiera dwie szyny montażowe o długości 124 cm wraz z elementami potrzebnymi do zamocowania konstrukcji i panelu.
Moduł może zostać ułożony pionowo lub poziomo. Dołączony łącznik szyny umożliwia także mechaniczne zestawianie kolejnych paneli w układzie modułowym.
Co zawiera zestaw montażowy?
- Dwie szyny montażowe o długości 124 cm – stanowią podstawę do osadzenia jednego modułu PV.
- Komplet mocowań szyn do powierzchni dachu – przeznaczony do dachu skośnego z blachodachówką.
- Komplet uchwytów do panelu PV – służy do zamocowania modułu na szynach.
- Łącznik szyny montażowej – pozwala łączyć konstrukcję przy szeregowym ustawianiu paneli.
Elementy zestawu wykonano ze stali nierdzewnej i aluminium. Kompletna konfiguracja ogranicza potrzebę osobnego dobierania szyn, uchwytów i mocowań dla podstawowego stanowiska jednego panelu.
Najważniejsze cechy systemu
- Dach skośny z blachodachówką – typ pokrycia należy potwierdzić przed zamówieniem.
- Montaż pionowy lub poziomy – pozwala dopasować orientację modułu do planowanego układu na połaci.
- Nachylenie dachu do 60° – wartość ta wyznacza zakres zastosowania zestawu.
- 3. strefa obciążenia wiatrem – parametr należy odnieść do lokalnych warunków i projektu instalacji.
- 4. strefa obciążenia śniegiem – umożliwia sprawdzenie zgodności systemu z warunkami w miejscu montażu.
- Konstrukcja modułowa – zestaw obsługuje jeden panel, a łącznik szyny pozwala planować układ złożony z kolejnych modułów.
Zastosowanie i rozbudowa instalacji
Zestaw jest przeznaczony zarówno do zamocowania pojedynczego panelu PV, jak i do budowy modułowego układu paneli rozmieszczonych pionowo lub poziomo. Łącznik służy do mechanicznego połączenia szyn przy rozbudowie konstrukcji.
Dobierając moduł, można porównać dostępne panele fotowoltaiczne. Sama moc panelu nie potwierdza jednak zgodności z systemem montażowym – znaczenie mają również jego wymiary i sposób mocowania.
Najważniejsze parametry w praktyce
Długość szyn wynosi 124 cm. Przed zakupem należy zestawić tę wartość z wymiarami oraz geometrią montażową wybranego modułu. Dane produktu nie określają zakresu obsługiwanych rozmiarów paneli, dlatego kompatybilności nie należy oceniać wyłącznie na podstawie mocy modułu.
Oznaczenia 3. strefy wiatrowej i 4. strefy śniegowej są istotne przy ocenie warunków obciążeniowych. Należy sprawdzić, czy odpowiadają lokalizacji oraz założeniom planowanej instalacji.
Jak sprawdzić dopasowanie przed zakupem?
- Potwierdź, że dach jest skośny i pokryty blachodachówką.
- Sprawdź, czy nachylenie połaci nie przekracza 60°.
- Porównaj wymiary i wymagania montażowe panelu z dwiema szynami o długości 124 cm oraz uchwytami zestawu.
- Określ, czy panel ma być ułożony pionowo, czy poziomo.
- Zweryfikuj strefę obciążenia wiatrem i śniegiem dla miejsca montażu.
Najczęstsze pytania
Czy zestaw jest przeznaczony do jednego panelu?
Tak. Podstawowy zestaw przygotowano dla jednego modułu PV. Dołączony łącznik szyny pozwala rozbudowywać konstrukcję o modułowo ustawiane panele.
Czy panel można zamontować pionowo i poziomo?
Tak, system przewiduje oba układy modułu: pionowy oraz poziomy.
Czy system pasuje do każdego panelu fotowoltaicznego?
Nie należy zakładać zgodności wyłącznie na podstawie typu lub mocy panelu. Trzeba porównać jego wymiary i wymagania montażowe z szynami 124 cm oraz uchwytami zestawu.
Na jakim dachu można zastosować zestaw?
System jest przeznaczony na dach skośny pokryty blachodachówką, o nachyleniu do 60°.
