System montażowy panelu PV na dachówkę ceramiczną
System montażowy AZO Digital jest przeznaczony do instalacji jednego panelu fotowoltaicznego na dachu skośnym pokrytym dachówką ceramiczną. Zestaw obejmuje dwie szyny o długości 124 cm, mocowania szyn, uchwyty panelu oraz łącznik pozwalający rozbudować instalację o kolejne moduły.
Panel może zostać ułożony pionowo lub poziomo. System wykonano ze stali nierdzewnej i aluminium. Jest przeznaczony do dachów o nachyleniu do 60°, znajdujących się w 3. strefie wiatrowej i 4. strefie śniegowej.
Najważniejsze cechy systemu
- Do dachówki ceramicznej – wariant przygotowany do montażu na dachu skośnym z tym konkretnym rodzajem pokrycia.
- Zestaw dla jednego modułu PV – zawiera elementy potrzebne do wykonania pojedynczego stanowiska montażowego.
- Dwie szyny po 124 cm – tworzą podstawę do zamocowania modułu fotowoltaicznego.
- Układ pionowy lub poziomy – umożliwia dopasowanie orientacji panelu do zaplanowanego rozmieszczenia instalacji.
- Możliwość łączenia modułowego – dołączony łącznik szyny służy do szeregowego zestawiania kolejnych paneli.
- Nachylenie dachu do 60° – parametr należy porównać z rzeczywistym kątem połaci przed rozpoczęciem montażu.
- 3. strefa wiatrowa i 4. strefa śniegowa – przed zakupem trzeba sprawdzić klasyfikację właściwą dla lokalizacji budynku.
- Stal nierdzewna i aluminium – są materiałami wykorzystanymi w konstrukcji systemu.
Zastosowanie i konfiguracja paneli

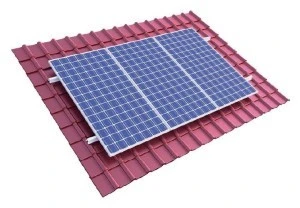

Zestaw służy do montażu pojedynczego panelu PV na skośnej połaci z dachówki ceramicznej. Może być także wykorzystany jako element instalacji modułowej, w której kolejne panele są łączone szeregowo za pomocą szyn montażowych.
System obsługuje układ pionowy i poziomy. Pozwala to zaplanować rozmieszczenie modułów zgodnie z dostępną powierzchnią połaci, wymiarami paneli i projektem instalacji. Moduł fotowoltaiczny dobiera się oddzielnie – dostępne modele można znaleźć w kategorii paneli fotowoltaicznych.
Co zawiera zestaw montażowy?
Komplet przeznaczony do zamocowania jednego modułu PV obejmuje:
- dwie szyny montażowe o długości 124 cm każda,
- komplet mocowań szyn do powierzchni dachu,
- komplet uchwytów do panelu fotowoltaicznego,
- łącznik szyny montażowej do szeregowego łączenia paneli.
Panel PV nie jest częścią systemu montażowego. Przed jego wyborem należy sprawdzić zgodność wymiarów i wymagań montażowych ramy modułu z elementami zestawu.
Jak sprawdzić kompatybilność przed zakupem?
Najważniejszym kryterium jest rodzaj dachu. Ten wariant jest przeznaczony wyłącznie na dach skośny pokryty dachówką ceramiczną. Nie należy dobierać go na podstawie samego nachylenia połaci ani stosować jako wersji do blachodachówki.
Przed zamówieniem sprawdź:
- czy pokryciem dachu jest dachówka ceramiczna,
- czy kąt nachylenia połaci nie przekracza 60°,
- czy lokalizacja odpowiada 3. strefie wiatrowej i 4. strefie śniegowej,
- czy długość szyn 124 cm oraz uchwyty odpowiadają wymiarom i wymaganiom montażowym wybranego panelu,
- czy planowany układ pionowy albo poziomy mieści się na dostępnej powierzchni dachu,
- czy warunki montażowe konstrukcji dachu pozwalają prawidłowo zamocować szyny.
Dane nie wskazują konkretnych modeli paneli zgodnych z zestawem. Kompatybilność należy więc potwierdzić na podstawie wymiarów ramy i instrukcji montażowej wybranego modułu PV.
Najczęstsze pytania
Czy system jest przeznaczony do blachodachówki?
Nie. Ten wariant służy do montażu na dachu skośnym pokrytym dachówką ceramiczną. Rodzaj pokrycia jest kluczowy przy doborze systemu.
Ile paneli można zamontować za pomocą jednego zestawu?
Zestaw przygotowano do montażu jednego modułu PV. Dołączony łącznik szyny pozwala wykorzystać go w instalacji modułowej i szeregowo zestawiać kolejne panele.
Czy panel można zamontować poziomo?
Tak. System umożliwia montaż modułu zarówno w układzie poziomym, jak i pionowym.
Czy zestaw zawiera panel fotowoltaiczny?
Nie. Produkt jest systemem montażowym obejmującym szyny, mocowania, uchwyty i łącznik. Panel PV należy dobrać oddzielnie.
