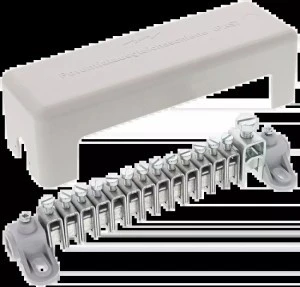

Szyna wyrównawcza R15, typ C, z pokrywą 13x2,5-25mm2 1x16-95mm2 PAS AH RK 13X25 1X8.10 563030
Szyna wyrównawcza R15 typu C z pokrywą przeznaczona do wykonywania połączeń wyrównawczych i uziemień w rozdzielnicach, szafach i instalacjach ochrony odgromowej; konstrukcja umożliwia przyłączenie przewodów o różnych przekrojach oraz zastosowanie łączników modułowych.
Cechy techniczne
- Typ: szyna wyrównawcza R15, wariant konstrukcyjny C z demontowalną pokrywą ochronną.
- Zakres zacisków: 13 × 2,5–25 mm² oraz 1 × 16–95 mm² (konfiguracja terminali zgodna z oznaczeniem produktu).
- Możliwość stosowania łączników: krzyżowych, wzdłużnych, równoległych oraz T-kształtnych (umożliwia rozgałęzianie i modyfikację ciągów szyn).
- Zaciski dostosowane do przyłączeń drutów i przewodów linkowych; przewidziana różna obciążalność prądowa zależna od użytego przekroju przewodu.
- Waga jednostkowa: 444,2 g.
- Uwaga montażowa: moment dokręcania śrub może się różnić w zależności od wersji i materiału przewodu — stosować wartości określone przez producenta lub dokumentację montażową.
- Konstrukcja pozwala na rozbudowę układu zacisków i integrację z elementami przyłączeniowymi systemów wyrównania potencjału.
Zastosowanie produktu
- Wyrównanie potencjałów w rozdzielnicach i szafach sterowniczych — centralny punkt łączenia przewodów ochronnych i wyrównawczych.
- Punkty przyłączeniowe w instalacjach uziemiających i systemach ochrony odgromowej, gdzie wymagane są różne przekroje przewodów.
- Instalacje przemysłowe i infrastrukturalne — integracja z szynami PE, przewodami ochronnymi i przewodami funkcyjnymi dla celów bezpieczeństwa elektrycznego.
- Rozwiązania modułowe wymagające łączenia szyn lub rozgałęzień przy użyciu łączników krzyżowych, T lub równoległych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy szyna wyrównawcza R15 pozwala na przyłączenie przewodów linkowych i drutów?\nTak — konstrukcja zacisków przewiduje przyłączenia zarówno dla przewodów drutowych, jak i linkowych; dobór zacisku i przekroju należy wykonać zgodnie z wymaganiami instalacji.
- Jak postępować z momentem dokręcania śrub przy montażu szyny wyrównawczej R15?\nMoment dokręcania może się różnić w zależności od wersji oraz materiału przewodu; należy stosować zalecane przez producenta wartości momentu lub instrukcję montażową dostarczoną z produktem.
