Pozostałe czujniki

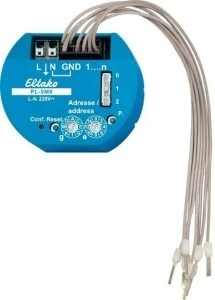

PL-SM8 to ośmiokanałowe wejście czujnikowe systemu Powerline na bardzo niskie napięcie, montowane w puszce podtynkowej. Pozwala zebrać w jednym miejscu do ośmiu punktów sterowania aktorami Powerline w budynku.
Najważniejsze cechy
- 8 wejść z wewnętrznym małym napięciem – tylko bezpotencjałowe elementy łączeniowe
- pozycja 0: po dwa sąsiednie wejścia jako przyciski kierunkowe GÓRA/DÓŁ albo ZAŁ/WYŁ
- pozycja 1: wszystkie wejścia jako zwierne, pozycja 2: wszystkie jako przyciski
- wybrany tryb obowiązuje dla wszystkich 8 wejść, zmiana dopiero po resecie
- adresy wejść przypisywane dowolnie w programie SIENNA Professional
Dane techniczne
| Wejścia | 8, wewnętrzne małe napięcie |
|---|
| Elementy sterujące | wyłącznie bezpotencjałowe |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Przyłącze wejść | wtykowa listwa z 9 linkami z tulejkami |
|---|
| Montaż | puszka 58 mm |
|---|
| Stopień ochrony | IP30 obudowa / IP20 zaciski |
|---|
| Temperatura pracy | −20…+50 °C |
|---|
Zastosowanie
Miejsca, w których kilka przycisków można zebrać w jednym punkcie. Para sąsiednich wejść w trybie przycisków kierunkowych daje sterowanie GÓRA/DÓŁ dla rolet albo ZAŁ/WYŁ dla oświetlenia, realizowane przez aktory Powerline w innych miejscach budynku.
Pytania z montażu
Czy mogę ustawić cztery wejścia jako przyciski i cztery jako zwierne?
Nie. Tryb pracy obowiązuje zawsze dla wszystkich 8 wejść naraz.
Czy do wejść mogę podłączyć łącznik na 230 V?
Nie. Na wejściach jest wewnętrzne małe napięcie – stosuje się wyłącznie bezpotencjałowe elementy łączeniowe.
