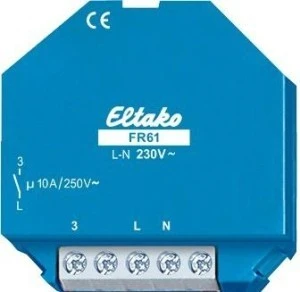

FR61-230V to samouczący się wyłącznik pola do montażu w puszce podtynkowej. Po wyłączeniu odbiorników odłącza nadzorowany przewód 230 V, a załączenie światła rozpoznaje stałym napięciem kontrolnym 230 V DC i wtedy z powrotem dołącza sieć. Wybiera się go tam, gdzie w rozdzielnicy brakuje miejsca na aparat modułowy.
Najważniejsze cechy
- próg małych odbiorników do 200 mA wyznaczany samoczynnie, bez ręcznej nastawy
- stałe napięcie nadzoru 230 V DC o małym tętnieniu, bez mierzalnego pola przemiennego
- fazę programowania wymusza się krótkim wyłączeniem właściwego wyłącznika nadprądowego
- przy pierwszym załączeniu i po zaniku zasilania zadawany jest najpierw prąd załączeniowy 30 mA
- zwarta obudowa 45 × 45 × 26 mm
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 1000 W |
|---|
| Napięcie nadzoru | 230 V DC, stałe |
|---|
| Napięcie zasilania i łączeniowe | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wymiary | 45 × 45 × 26 mm (dł. × szer. × gł.) |
|---|
| Przekrój przewodu | 1 żyła do 4 mm², 2 żyły do 1,5 mm² |
|---|
| Stopień ochrony | IP30 obudowa / IP20 zaciski |
|---|
| Temperatura w miejscu zabudowy | od −20 °C do +50 °C |
|---|
Zastosowanie
Wersja podtynkowa pozwala nadzorować obwód np. sypialni bez miejsca na aparat w rozdzielnicy. Lampy LED 230 V i świetlówki w nadzorowanym obwodzie wymagają elementu obciążenia podstawowego GLE podłączonego równolegle do lampy. Ściemniacze przyciskowe i sensorowe nie mogą pracować za wyłącznikiem pola; zastępuje je ściemniacz uniwersalny EUD61 z przyciskiem.
Pytania z montażu
Czy lampy LED 230 V za wyłącznikiem pola potrzebują dodatkowego elementu?
Tak. Zawsze wymagają obciążenia podstawowego GLE podłączonego równolegle do lampy, nigdy bezpośrednio między odłączany przewód fazowy a neutralny.
Jak ponownie uruchomić programowanie po dodaniu nowego odbiornika?
Krótko wyłączyć właściwy wyłącznik nadprądowy obwodu.
Czy można zmostkować zestyk roboczy?
Nie. Mostkowanie zestyku roboczego jest niedopuszczalne i niszczy aparat.
