Zabezpieczenie DC/DC instalacji PV PVP-10 700 V/16 A
AZO Digital PVP-10 to zestaw o napięciu pracy 700 V DC i prądzie 16 A, przeznaczony do zabezpieczania instalacji fotowoltaicznych oraz innych obwodów prądu stałego. Chroni przed przeciążeniami i skutkami zwarć, a ogranicznik PV typu 2 zapewnia ochronę przepięciową.

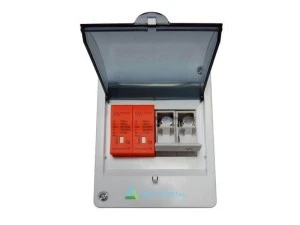

W zestawie znajdują się: dwubiegunowa podstawa bezpiecznikowa LEADER ZTPV-25B, ogranicznik przepięć LKTD2-PV1000 oraz natynkowa, czterotorowa obudowa ABS z klapką.
Elementy zestawu i ich parametry
Podstawa bezpiecznikowa LEADER ZTPV-25B
- Obsługuje wkładki bezpiecznikowe 10 × 38 mm; maksymalna strata mocy wkładki wynosi 4 W.
- Prąd znamionowy do 32 A; dla kategorii DC-20B: 32 A przy 1000 V DC.
- Zwarciowa zdolność łączeniowa z zamontowaną wkładką wynosi 33 kA.
- Wykonanie zgodne z IEC/EN 60947-3, dwa bieguny, stopień ochrony IP20.
- Montaż na szynie TS-35 mm, wymiary 36 × 83 mm, masa 0,14 kg i temperatura pracy od -30 do +70°C.
Ogranicznik przepięć LKTD2-PV1000
- Typ PV-T2 — klasa II, C, typ 2; wykonanie zgodne z EN 50539-11.
- Prąd wyładowczy In wynosi 20 kA (8/20 µs) na moduł, a Imax i całkowity prąd Itotal — 40 kA (8/20 µs).
- UCPV i napięcie znamionowe Un wynoszą 1000 V DC, a maksymalne napięcie obwodu otwartego Uoc — 1100 V DC.
- Dwa porty, maksymalny prąd zwarciowy 1000 A, szerokość 36 mm, wysokość 83 mm i masa 0,24 kg.
Ochrona, sygnalizacja i podłączenie
Ogranicznik wykorzystuje wymienną wkładkę MOV z ochroną termiczną. Optyczny wskaźnik informuje o zużyciu wkładki warystorowej, a jej konstrukcja umożliwia bezpieczną wymianę bez odłączania urządzenia. Tryby ochrony obejmują połączenia minus–PE, plus–PE oraz minus–plus; zachowanie podczas przeciążenia określono jako OCM.
- Stopień ochrony ogranicznika: IP40, zaciski: IP20.
- Zaciski okienkowe ze śrubami M5 obsługują przewody 2,5–25 mm²; moment dokręcania wynosi 2–3,5 Nm.
- Montaż na standardowej szynie TS-35 mm, klasa instalacji III.
- Zastosowanie wewnętrzne, temperatura otoczenia od -5 do +40°C.
Zastosowanie i dobór PVP-10
Zestaw może pracować w uziemionych i nieuziemionych systemach fotowoltaicznych LV DC oraz w innych instalacjach prądu stałego. Przed zakupem należy potwierdzić zgodność obwodu z parametrami wersji 700 V DC/16 A, układ uziemienia, wymagany typ wkładek 10 × 38 mm, przekrój przewodów i warunki montażu wewnętrznego.
Wartości 1000 V DC oraz 1100 V DC dotyczą podzespołów ogranicznika i nie zmieniają napięcia pracy całego zestawu PVP-10, które wynosi 700 V DC.
Najczęstsze pytania
Czy PVP-10 jest zestawem do instalacji 1000 V DC?
Nie. Ten wariant ma napięcie pracy 700 V DC i oznaczenie 700 V/16 A. Parametry 1000 V DC dotyczą zastosowanego ogranicznika i podstawy bezpiecznikowej.
Czy ogranicznik współpracuje z uziemionym i nieuziemionym systemem PV?
Tak. LKTD2-PV1000 jest przeznaczony do uziemionych oraz nieuziemionych systemów fotowoltaicznych.
Jak kontrolować stan wkładki warystorowej?
Stan wkładki pokazuje wskaźnik optyczny. Po jej zużyciu wkładkę MOV można wymienić bez wymiany całego ogranicznika.
