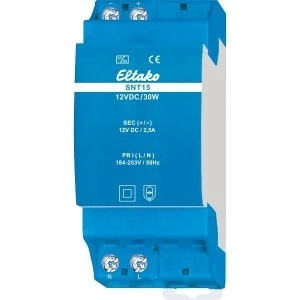

SNT15-12VDC/30W to zasilacz impulsowy 12 V DC o mocy 30 W na szynę DIN, w obudowie o szerokości dwóch modułów. Daje dwa razy więcej mocy niż wersja 15 W i jest przeznaczony do instalacji 230 V.
Najważniejsze cechy
- prąd wyjściowy 2,5 A, stabilizacja ± 1 %, tętnienie poniżej 100 mV
- sprawność 91 %, strata w czuwaniu 0,1 W
- ograniczenie prądu do 3 A przy przeciążeniu
- wyłączenie przy spadku napięcia wyjściowego poniżej 6 V lub przegrzaniu, potem automatyczny restart
- klasa ochronności II, stopień ochrony IP20
Dane techniczne
| Moc wyjściowa | 30 W |
|---|
| Napięcie / prąd wyjściowy | 12 V DC ± 1 % / 2,5 A |
|---|
| Napięcie wejściowe | 230 V AC (−20 % / +10 %) |
|---|
| Sprawność | 91 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Ograniczenie prądu przy przeciążeniu | 3 A |
|---|
| Zabezpieczenia | przeciążeniowe 160–200 %, przepięciowe 140–170 % |
|---|
| Prąd załączeniowy | 18 A / 230 V (2 ms, przy dołączeniu po stronie pierwotnej) |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
Zastosowanie
Zasilanie odbiorników 12 V w automatyce budynku, gdy 15 W to za mało: sterowników, napędów i modułów w rozdzielnicy, a także elementów systemów drzwiowych pracujących w trybie ciągłym.
Pytania z montażu
Czy mogę połączyć dwa takie zasilacze równolegle, żeby uzyskać więcej mocy?
Nie. W rodzinie SNT15 równolegle łączy się tylko wersje 15 W.
Jak montować go obok ściemniacza?
Zawsze z obustronnym odstępem wentylacyjnym ½ modułu z elementami dystansowymi DS12. Ten sam odstęp jest potrzebny obok innego zasilacza i przy obciążeniu powyżej 50 % mocy.
