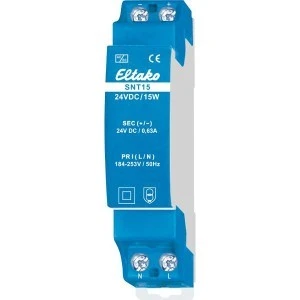

SNT15-24VDC/15W to modułowy zasilacz impulsowy 24 V DC o mocy 15 W, zajmujący jeden moduł na szynie DIN. Dostarcza stabilizowane napięcie do elementów automatyki budynku, m.in. do grzania czujnika wiatru WSH, a po zwarciu, przeciążeniu lub przegrzaniu sam wraca do pracy.
Najważniejsze cechy
- wyjście 24 V DC ± 1 %, prąd 0,625 A, tętnienie poniżej 100 mV
- sprawność 90 %, strata w czuwaniu 0,1 W
- ochrona przed zwarciem, przeciążeniem i przegrzaniem z automatycznym ponownym załączeniem
- zabezpieczenie przeciążeniowe 160–200 % i przepięciowe 140–170 %
- możliwe łączenie równoległe 2 sztuk
Dane techniczne
| Napięcie wyjściowe | 24 V DC ± 1 % |
|---|
| Moc / prąd wyjściowy | 15 W / 0,625 A |
|---|
| Napięcie wejściowe | 230 V AC (−20 % / +10 %) |
|---|
| Sprawność | 90 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Prąd załączeniowy | 18 A / 230 V (2 ms) |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
| Montaż | szyna DIN-EN 60715 TH35 |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
Zastosowanie
Zasilanie grzania czujnika wiatru WSH w przewodowym systemie sterowania zacienieniem, a także stabilne 24 V DC dla elektromagnetycznych trzymaczy drzwi, domofonów i systemów dzwonkowych, napędów okien dachowych, sterowników oraz systemów czujnikowych w pracy ciągłej.
Pytania z montażu
Czy potrzebny jest odstęp od sąsiednich aparatów?
Tak, przy obciążeniu powyżej 50 % mocy znamionowej oraz zawsze obok innego zasilacza impulsowego lub ściemniacza: obustronnie ½ modułu z elementami dystansowymi DS12.
Co się dzieje przy przeciążeniu?
Prąd wyjściowy jest ograniczany do 0,75 A. Gdy napięcie spadnie poniżej 11 V albo temperatura przekroczy wartość graniczną, zasilacz wyłącza się i sam uruchamia ponownie po przywróceniu normalnych warunków.
