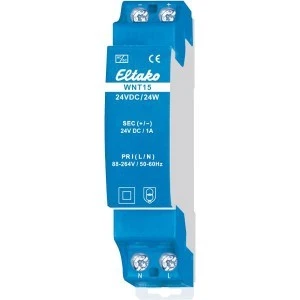

WNT15-24VDC/24W to szerokozakresowy zasilacz impulsowy 24 V DC o mocy 24 W, który pracuje przy napięciu wejściowym od 88 do 264 V AC. Zajmuje jeden moduł na szynie DIN i jest wskazany w katalogu jako zasilacz do multisensora pogodowego WMS z przekaźnikiem czujnikowym MSR12-UC.
Najważniejsze cechy
- jeden zasilacz obsługuje jednocześnie WMS i MSR12-UC, łącznie z grzaniem czujnika deszczu
- wyjście 24 V DC ± 1 %, 1 A, tętnienie poniżej 100 mV
- sprawność 91 %, strata w czuwaniu 0,1 W
- ochrona zwarciowa, przeciążeniowa, przepięciowa i nadtemperaturowa z automatycznym powrotem do pracy
- możliwe łączenie równoległe dwóch sztuk
Dane techniczne
| Napięcie wejściowe | 88–264 V AC |
|---|
| Napięcie wyjściowe | 24 V DC ± 1 % |
|---|
| Prąd / moc wyjściowa | 1 A / 24 W |
|---|
| Sprawność | 91 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Tętnienie resztkowe | poniżej 100 mV |
|---|
| Prąd załączeniowy | 18 A / 230 V (2 ms, przy dołączeniu po stronie pierwotnej) |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
| Szerokość / montaż | 1 moduł (18 mm), szyna TH35 |
|---|
Zastosowanie
Sterowanie zacienieniem zależne od pogody: zasila multisensor WMS przyłączony do MSR12-UC oraz czujnik deszczu RS, w obu przypadkach razem z grzaniem powierzchni czujnika. Szeroki zakres wejścia pozwala stosować go przy napięciu sieci odbiegającym od 230 V.
Pytania z montażu
Jakiego zasilacza potrzebuje WMS z MSR12-UC?
Katalog wskazuje właśnie ten model – zasila oba urządzenia jednocześnie, łącznie z grzaniem czujnika deszczu.
Czy wyłącznik pola FR12 rozpozna ten zasilacz?
Tak, przy dołączeniu po stronie pierwotnej zasilacze WNT15 są rozpoznawane od napięcia nadzoru 50 V DC. Przy dołączeniu obciążenia po stronie wtórnej wymagane jest pełne napięcie nadzoru.
Czy potrzebuję elementów DS12?
Przy obciążeniu powyżej 50 % mocy znamionowej, a niezależnie od obciążenia zawsze obok innego zasilacza impulsowego lub ściemniacza, wymagany jest obustronny odstęp wentylacyjny ½ modułu z elementami dystansowymi DS12.
