Zasilacze

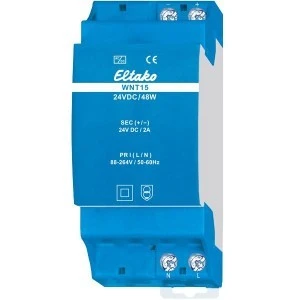

WNT15-24VDC/48W to najmocniejszy zasilacz rodziny WNT15: 24 V DC, 48 W, prąd 2 A, przy wejściu szerokozakresowym 88–264 V AC. Zajmuje dwa moduły i osiąga sprawność 92 %.
Najważniejsze cechy
- prąd wyjściowy 2 A przy stabilizacji ± 1 %
- wejście 88–264 V AC – od 110 V −20 % do 240 V +10 %
- sprawność 92 %, strata w czuwaniu 0,2 W
- zabezpieczenie przeciążeniowe krótkotrwałe 160–200 % i przepięciowe 140–170 %
- odporny na zwarcie i przegrzanie, z samoczynnym ponownym załączeniem
Dane techniczne
| Moc wyjściowa | 48 W |
|---|
| Prąd wyjściowy | 2 A |
|---|
| Napięcie wyjściowe | 24 V DC ± 1 %, tętnienie poniżej 100 mV |
|---|
| Napięcie wejściowe | 88–264 V AC |
|---|
| Sprawność | 92 % |
|---|
| Strata w czuwaniu | 0,2 W |
|---|
| Prąd załączeniowy | 18 A / 230 V (2 ms, przy dołączeniu po stronie pierwotnej) |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
Zastosowanie
Zasilanie większej liczby odbiorników 24 V DC z jednego punktu w rozdzielnicy, gdy wersja 24 W nie wystarcza, a napięcie sieci może wychodzić poza typowe 230 V.
Pytania z montażu
Czy wyłącznik pola FR12 widzi ten zasilacz jako obciążenie?
Tak, zasilacze WNT15 dołączone po stronie pierwotnej są rozpoznawane od napięcia nadzoru 50 V DC. Gdy obciążenie dołącza się po stronie wtórnej, wymagane jest pełne napięcie nadzoru.
Ile miejsca zostawić wokół zasilacza?
Przy obciążeniu powyżej 50 % mocy znamionowej oraz zawsze obok innego zasilacza lub ściemniacza – po ½ modułu z obu stron, z elementami dystansowymi DS12.
