Zasilacze

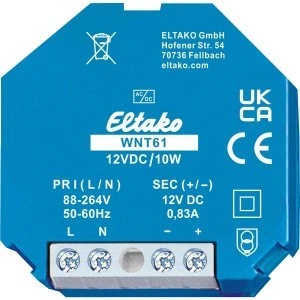

WNT61-12VDC/10W to szerokozakresowy zasilacz impulsowy do montażu w puszce podtynkowej, dający stabilizowane 12 V DC. Pozwala zasilić urządzenie niskonapięciowe tuż przy nim, bez zajmowania miejsca w rozdzielnicy.
Najważniejsze cechy
- wejście szerokozakresowe 88–264 V AC
- stabilizowane wyjście ±1 %, tętnienie poniżej 100 mV
- odporność na zwarcie, zabezpieczenie przeciążeniowe i nadtemperaturowe z automatycznym powrotem do pracy
- nie wymaga odstępu wentylacyjnego nawet przy pełnym obciążeniu
Dane techniczne
| Napięcie wyjściowe | 12 V DC ±1 % |
|---|
| Moc / prąd wyjściowy | 10 W / 0,83 A |
|---|
| Napięcie wejściowe | 88–264 V AC |
|---|
| Sprawność | 86 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Prąd załączeniowy | 18 A / 230 V |
|---|
| Wymiary | 45 × 45 × 33 mm |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Temperatura pracy | −10…+50 °C |
|---|
Zastosowanie
Zasilanie 12 V przy urządzeniu, gdy rozdzielnica jest pełna albo daleko – np. gongu z radiowym modułem FGM czy czujnika CO₂ FCO2TF65-wg. Sprawdza się przy modernizacji, gdzie nie ma miejsca na zasilacz modułowy.
Pytania z montażu
Czy przy pełnym obciążeniu potrzebny jest odstęp wentylacyjny?
Nie. Ten zasilacz podtynkowy nie wymaga odstępu wentylacyjnego nawet przy pełnym obciążeniu.
Co się stanie przy zwarciu na wyjściu?
Zasilacz się wyłącza i uruchamia ponownie sam, gdy przyczyna ustąpi.
