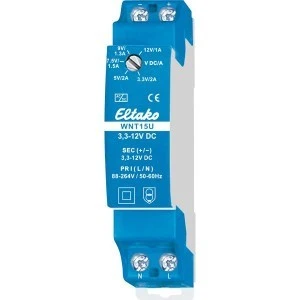

WNT15U/3,3-12 V DC to uniwersalny zasilacz impulsowy na szynę DIN, w którym napięcie wyjściowe nastawia się przełącznikiem obrotowym: 3,3, 5, 7,5, 9 lub 12 V DC. Ma wejście szerokozakresowe 88–264 V AC i zajmuje jeden moduł. Przydaje się, gdy zasilana elektronika potrzebuje napięcia innego niż 12 lub 24 V.
Najważniejsze cechy
- pięć napięć wyjściowych w jednym aparacie, wybór przełącznikiem obrotowym
- stabilizacja ± 1 %, tętnienie poniżej 100 mV
- wejście szerokozakresowe 88–264 V AC, sprawność 86 %
- strata w czuwaniu 0,1 W
- ochrona przed zwarciem, przeciążeniem i przegrzaniem z automatycznym ponownym załączeniem
Dane techniczne
| Napięcia / prądy wyjściowe | 3,3 V / 2 A; 5 V / 2 A; 7,5 V / 1,5 A; 9 V / 1,3 A; 12 V / 1 A |
|---|
| Moc wyjściowa | 12 W (przy 12 V DC) |
|---|
| Napięcie wejściowe | 88–264 V AC |
|---|
| Sprawność | 86 % |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Prąd załączeniowy | 18 A / 230 V (2 ms, przy dołączeniu po stronie pierwotnej) |
|---|
| Klasa ochronności / stopień ochrony | II / IP20 |
|---|
| Temperatura pracy | −10 … +50 °C |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
Zastosowanie
Zasilanie elektroniki, sterowników i modułów pomiarowych o nietypowym napięciu zasilania. Jeden aparat zastępuje kilka zasilaczy o różnych napięciach.
Pytania z montażu
Jak ustawić napięcie wyjściowe?
Przełącznikiem obrotowym na froncie, wybierając jedną z pięciu wartości: 3,3, 5, 7,5, 9 lub 12 V DC.
Jaki prąd mogę pobrać przy 5 V?
Do 2 A. Dla 3,3 V również 2 A, dla 7,5 V – 1,5 A, dla 9 V – 1,3 A, a dla 12 V – 1 A. Moc 12 W podana w katalogu dotyczy nastawy 12 V DC.
