Zasilacze

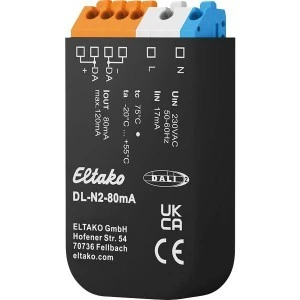

DL-N2-80mA to zasilacz magistrali DALI-2 o prądzie wyjściowym 80 mA, do zasilania do 40 standardowych urządzeń DALI. Ma wymiary 59 × 33 × 15 mm, więc mieści się w puszce podtynkowej. Jest certyfikowany DALI-2 i wstecznie zgodny z DALI.
Najważniejsze cechy
- zasila do 40 standardowych urządzeń DALI
- wyjście odporne na bieg jałowy i na zwarcie
- szeroki zakres napięcia wejściowego 120–240 V AC
- izolacja wzmocniona – także do zabudowy w urządzeniach klasy ochronności II
- potrzebny przy bramce radiowej FDG62-230V, która nie ma własnego zasilacza magistrali
Dane techniczne
| Wejście | 120–240 V AC / 50–60 Hz, prąd wejściowy maks. 10 mA |
|---|
| Wyjście | 12–20,5 V DC, 80 mA |
|---|
| Czas narastania przy załączeniu | 250 ms |
|---|
| Moc strat | maks. 2 W |
|---|
| Stopień ochrony | obudowa IP40, zaciski IP20 |
|---|
| Izolacja | wzmocniona; napięcie izolacji 250 V, udarowe 4 kV, probiercze 3 kV |
|---|
| Kategoria przepięciowa / stopień zanieczyszczenia | II / 2 |
|---|
| Zaciski | wtykowe 0,5–1,5 mm² |
|---|
| Wymiary | 59 × 33 × 15 mm |
|---|
| Temperatura pracy / wilgotność | −20…+55 °C / 15–90 % |
|---|
Zastosowanie
Zasilanie małej magistrali DALI w miejscu, gdzie nie ma rozdzielnicy – w puszce podtynkowej albo wewnątrz urządzenia klasy ochronności II. Typowo pracuje razem z bramką FDG62-230V, która pozwala sterować oprawami DALI przyciskami radiowymi.
Pytania z montażu
Ile opraw DALI zasili jeden zasilacz?
Do 40 standardowych urządzeń DALI.
Co się stanie przy zwarciu na magistrali?
Zasilacz jest odporny na zwarcie i na bieg jałowy.
