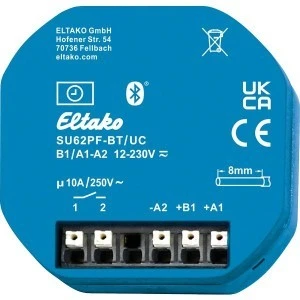

SU62PF-BT/UC to podtynkowy zegar sterujący z funkcją astronomiczną, który mieści się w puszce instalacyjnej. Nie ma wyświetlacza ani przycisków nastawczych – programy, datę, godzinę i lokalizację ustawia się przez Bluetooth w aplikacji ELTAKO Connect, ręcznie albo automatycznie z telefonu.
Najważniejsze cechy
- 1 zestyk zwierny bezpotencjałowy, przekaźnik bistabilny bez strat mocy w cewce i bez nagrzewania w stanie załączonym
- do 60 miejsc pamięci, programy czasowe i astro, program jednorazowy
- tryb losowy do 15 min, przesunięcie przy przesileniach ± 2 h
- po powrocie napięcia zegar nadrabia zaległe programy
- przycisk lokalny do ręcznego załączania i wyłączania
Dane techniczne
| Zestyk | 1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V i ESL | do 200 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Zasilanie i sterowanie | 12–230 V UC |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Rezerwa chodu | ok. 7 dni, bez baterii |
|---|
| Wymiary | 49 × 51 × 20 mm |
|---|
| Zaciski | wtykowe, 0,2–2,5 mm² |
|---|
| Temperatura otoczenia | −20 °C … +50 °C |
|---|
Zastosowanie
Montaż w puszce, np. przy oprawie oświetlenia zewnętrznego, bez miejsca w rozdzielnicy i bez ingerencji w nią. Zestyk bezpotencjałowy i zasilanie 12–230 V UC pozwalają stosować zegar także w obwodach niskonapięciowych. Lokalizacja przejmowana z telefonu ułatwia uruchomienie funkcji astronomicznej.
Pytania z montażu
Jak połączyć zegar z aplikacją?
Zegar jest gotowy do połączenia przez 3 minuty po podaniu napięcia albo po przytrzymaniu przycisku lokalnego przez 5 s. Połączenie potwierdza krótkie załączenie i wyłączenie obciążenia. W aplikacji można zmienić tryb Bluetooth na aktywny stale lub uruchamiany tylko przyciskiem.
Zegar nie łączy według programów – co sprawdzić?
Czy w aplikacji kanał ma aktywny tryb AUTO. W trybach ZAŁ i WYŁ programy nie są wykonywane.
Jak zresetować Bluetooth?
Nacisnąć krótko przycisk lokalny 8 razy albo 8 razy załączyć i wyłączyć zasilanie. Reset kasuje zmieniony PIN.
