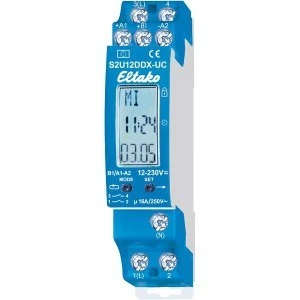

S2U12DDX-UC to dwukanałowy zegar sterujący z funkcją astronomiczną i podświetlanym wyświetlaczem, nastawiany wyłącznie przyciskami MODE i SET. Dwa kanały z zestykami 16 A mieszczą się w obudowie o szerokości jednego modułu, a technologia Duplex pozwala łączyć lampy LED 230 V o mocy do 600 W. Aparat nie ma Bluetooth – wersją z aplikacją jest S2U12DBT-UC.
Najważniejsze cechy
- 1+1 zestyk zwierny bezpotencjałowy 16 A, przekaźniki bistabilne, technologia Duplex (DX)
- do 60 miejsc pamięci, funkcja astro z przesunięciem do ± 2 h
- tryb losowy, data i automatyczna zmiana czasu letni/zimowy
- wejście +A1 do sterowania centralnego ZAŁ albo WYŁ z priorytetem
- czas impulsowy 2 s, możliwa blokada przycisków
Dane techniczne
| Zestyki | 1+1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Zasilanie i sterowanie centralne | 12–230 V UC |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Rezerwa chodu | ok. 7 dni, bez baterii |
|---|
| Szerokość | 1 moduł (18 mm) |
|---|
| Stopień ochrony obudowa / przyłącza | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20 °C … +50 °C |
|---|
| Norma | EN 60730-1 |
|---|
Zastosowanie
Rozdzielnice z ograniczonym miejscem, w których trzeba sterować czasowo dwoma obwodami oświetlenia, oraz instalacje z dużą liczbą lamp LED. Funkcja astronomiczna sprawdza się przy oświetleniu zewnętrznym, elewacjach i witrynach – raz ustawiona nie wymaga przestawiania w ciągu roku.
Pytania z montażu
Jak ustawić lokalizację dla funkcji astro w Polsce?
W menu POS wpisuje się szerokość (BRT) i długość geograficzną (LAE) oraz strefę czasową (GMT). Lista miast w instrukcji obsługi obejmuje miasta niemieckie, dlatego współrzędne polskiej lokalizacji trzeba wprowadzić ręcznie.
Jak włączyć łączenie w przejściu przez zero?
Podłączyć N do zacisku (N), a L do zacisku 1 (L) i/lub 3 (L). Przy typach DX łączenie w przejściu przez zero trzeba bezwzględnie aktywować.
Czy odbiornik można podłączyć od razu po montażu?
Po instalacji należy odczekać na krótką automatyczną synchronizację przekaźników bistabilnych, zanim załączany odbiornik zostanie podłączony do sieci.
