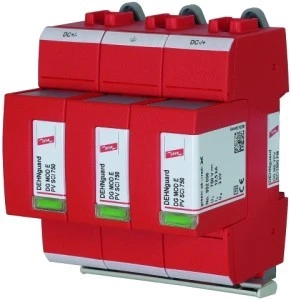

Ogranicznik przepięć C Typ 2 do ochrony instalacji PV 1500V DC 3P 25kA 6kV DEHNguard ME YPV SCI 1500 952520

Ogranicznik przepięć C Typ 2 do ochrony instalacji PV 1500V DC 3P 25kA 6kV DEHNguard ME YPV SCI 1500 952520

Ogranicznik przepięć DEHNguard ME YPV SCI 1500 przeznaczony do ochrony instalacji fotowoltaicznych DC do 1500 V. Urządzenie typu 2 zabezpiecza stringi PV przed przepięciami impulsowymi, montowane na szynie DIN 35 mm.

Cechy techniczne

• Typ: ogranicznik przepięć Typ 2 dedykowany do instalacji PV DC
• Maksymalne napięcie trwałej pracy Uc / maksymalne napięcie instalacji PV: 1500 V DC
• Liczba biegunów: 3 (3P)
• Prąd wyładowczy szczytowy (8/20) Iimp: 25 kA
• Znamionowy prąd wyładowczy In (8/20): 12,5 kA
• Poziom ochrony Up: 6 kV
• Wytrzymałość zwarciowa: 10 kA
• Czas zadziałania: ≤ 25 ns
• Zakres temperatur pracy: -40 °C do +80 °C
• Sygnalizacja zadziałania: optyczna
• Montaż: szyna montażowa DIN 35 mm
• Rozmiar i szerokość montażowa: rozmiar urządzenia podawany jako 3 moduły; szerokość montażowa wg dokumentacji: 4,5 modułu DIN
• Przekrój przewodu przyłączanego: elastyczny (wielodrutowy) do 25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) do 35 mm²
• Typ obudowy i montażu: jednostka gotowa do podłączenia z elementami montażowymi, IP20
• Masa netto: około 500,7 g

Zastosowanie produktu

• Ochrona stringów i szyn DC w instalacjach fotowoltaicznych z napięciem pracy do 1500 V DC.
• Montaż w rozdzielnicach PV na szynie DIN 35 mm w stacjach fotowoltaicznych, farmach PV i instalacjach komercyjnych.
• Stosowanie jako komponent ochrony przeciwprzepięciowej w kombinacji z urządzeniami ograniczającymi przepięcia klasy C (Typ 2) w systemach PV.
• Zastosowanie tam, gdzie wymagana jest szybka reakcja na impulsy przepięciowe (czas zadziałania ≤25 ns) oraz optyczna sygnalizacja zadziałania dla konserwacji.
