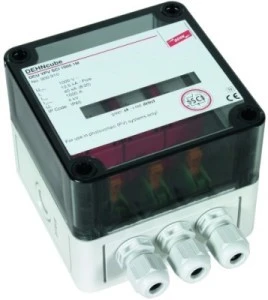

Ogranicznik przepięć C Typ T2 do ochrony instalacji PV 1000V DC (w obudowie IP 65) 12,5kA 4kV DEHNcube YPV SCI 1000 1M 900910
Ogranicznik przepięć DEHNcube YPV SCI 1000 1M to dwubiegunowe urządzenie typu T2 (C) przeznaczone do ochrony obwodów stałoprądowych w instalacjach fotowoltaicznych do 1000 V DC. Obudowa o stopniu ochrony IP65 oraz opatentowana technologia SCI zapewniają separację elektryczną każdego toru ochronnego i montaż na zewnątrz.
Cechy techniczne
- Typ: ogranicznik przepięć C, Typ 2 (T2) przeznaczony do instalacji PV
- Liczba biegunów: 2 (dwubiegunowy, tor DC+ i DC-)
- Znamionowe napięcie DC: 1000 V
- Znamionowy prąd wyładowczy (8/20): 12,5 kA
- Poziom ochrony (residual voltage): 4 kV przy zadeklarowanym prądzie wyładowczym
- Stopień ochrony obudowy: IP65 — możliwy montaż zewnętrzny
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): 2,5–6 mm2
- Wymiary obudowy: 94 × 94 × 81 mm; masa: 426 g
- Technologia SCI: separacja elektryczna w każdym torze ochronnym (zapewnia niezależne działanie elementów ochronnych)
- Konstrukcja przeznaczona do montażu w rozdzielnicach PV, skrzynkach łączeniowych i na zewnątrz budynku
Zastosowanie produktu
- Ochrona ciągów paneli fotowoltaicznych przed przepięciami pochodzącymi z wyładowań atmosferycznych i zakłóceń sieciowych w instalacjach do 1000 V DC
- Montaż w skrzynkach łączeniowych (string combiner boxes) jako zabezpieczenie przedinwerterowe
- Zastosowanie na dachach i w instalacjach wolnostojących dzięki obudowie IP65
- Instalacje wymagające separacji torów ochronnych — technologia SCI zapewnia niezależne zabezpieczenie każdego przewodu DC
