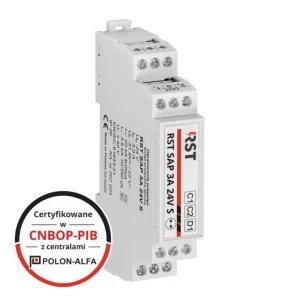

Ogranicznik przepięć do pętli systemów sygnalizacji pożaru D1, RST SAP 3A 24V S 207 024
Ogranicznik przepięć RST SAP 3A 24V S 207 024 służy do ochrony ekranowanych linii pętli dozorowych w systemach sygnalizacji pożaru (SAP). Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm i stosowane przy panelach sterowania, modułach pętli oraz urządzeniach końcowych.
Cechy techniczne
- Prąd znamionowy: 3 A
- Prąd udarowy (10/350 µs): 3,5 kA
- Rezystancja szeregowa: 0,07 Ω
- Znamionowe napięcie DC: 24 V; znamionowe napięcie AC: 22 V
- Maksymalne napięcie trwałej pracy DC: 31,5 V
- Częstotliwość graniczna: 0,6 MHz
- Testy i odporność: badany zgodnie z PN-EN 61643-21; kategorie D1, C1, C2; wysoka odporność udarowa
- Zastosowanie w strefach LPZ 0 i LPZ 1
- Izolacja ekranu kabla od uziemienia; wymagane uziemienie urządzenia podczas instalacji
- Obudowa: wymiary 17,5 × 90 × 56,4 mm, stopień ochrony IP20, montaż na szynie 35 mm
Zastosowanie produktu
- Ochrona ekranowanych linii pętli dozorowych w instalacjach systemów sygnalizacji pożaru.
- Montaż w rozdzielnicach i szafach SAP — blisko chronionych urządzeń (panele, moduły pętli, urządzenia końcowe) w celu ograniczenia wpływu przepięć.
- Stosowanie w obiektach z wyznaczonymi strefami LPZ 0 i LPZ 1 oraz w instalacjach wymagających separacji ekranu kabla od uziemienia.
- Instalacja powinna być wykonywana przez wykwalifikowanych elektryków zgodnie z obowiązującymi przepisami i instrukcją producenta; urządzenie musi być uziemione, a jego położenie dobrane tak, aby minimalizować impedancję ochrony.
