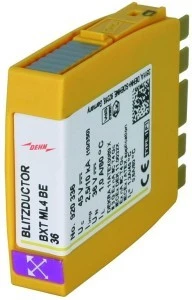

Kompaktowy moduł do kombinowanych ograniczników przepięć Typ T1 9kA/20kA BXT ML4 BE 36 BLITZDUCTOR XT 920336
Kompaktowy moduł przeznaczony do współpracy z kombinowanymi ogranicznikami przepięć serii BLITZDUCTOR XT, zapewniający ochronę czterech linii w strefowej koncepcji ochrony odgromowej i instalacjach niskonapięciowych. Moduł służy do monitorowania stanu ograniczników oraz odcinania przy przeciążeniach termicznych i elektrycznych.
Cechy techniczne
- Ochrona: cztery linie, projektowany do pracy z kombinowanymi ogranicznikami przepięć typu T1/T2.
- System monitoringu: LifeCheck – ciągła kontrola stanu modułów i sygnalizacja konieczności wymiany.
- Napięcie znamionowe: 36 V; maksymalne napięcia pracy: do 45 V DC i do 31 V AC.
- Prąd znamionowy: 1,8 A.
- Ochrona przed przeciążeniem: zabezpieczenie termiczne i elektryczne z funkcją odłączenia/wymiany modułu po wykryciu uszkodzenia.
- Parametry impulsowe: moduł posiada określone parametry dotyczące prądu udarowego i poziomów ochrony (szczegółowe wartości w karcie produktu).
- Stopień ochrony i środowisko pracy: IP20; zakres temperatur pracy od -40°C do +80°C.
- Konstrukcja: moduł wymienny, przeznaczony do szybkiej wymiany po sygnalizacji uszkodzenia.
Zastosowanie produktu
- Integracja w strefowej koncepcji ochrony odgromowej, jako moduł ochronny na linii wejściowej rozdzielnic i systemów zasilania.
- Ochrona obwodów sygnałowych, sterujących i niskonapięciowych instalacji DC/AC mieszczących się w granicach napięć eksploatacyjnych modułu.
- Zastosowanie w rozdzielnicach przemysłowych, automatyce, instalacjach teleinformatycznych oraz tam, gdzie wymagane jest monitorowanie stanu ochrony przeciwprzepięciowej.
- Możliwość użycia w instalacjach z wymaganą eksploatacją w strefach zagrożenia wybuchem przy zachowaniu wymogów montażowych i eksploatacyjnych przewidzianych w instrukcji producenta.
- Montaż i podłączenie muszą być wykonywane przez wykwalifikowanych elektryków; przed instalacją sprawdzić brak uszkodzeń zewnętrznych; jakiekolwiek modyfikacje unieważniają gwarancję i mogą prowadzić do uszkodzenia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy Kompaktowy moduł do kombinowanych ograniczników przepięć Typ T1 9kA/20kA BXT ML4 BE 36 BLITZDUCTOR XT 920336 może być stosowany w instalacjach 48 V DC?
Nie — maksymalne dopuszczalne napięcie pracy dla tego modułu wynosi do 45 V DC; stosowanie w instalacjach 48 V DC przekracza specyfikację i nie jest dozwolone.
- Co oznacza sygnalizacja LifeCheck i jakie działania są wymagane po jej uruchomieniu?
LifeCheck sygnalizuje pogorszenie stanu ogranicznika lub uszkodzenie modułu; po otrzymaniu sygnału moduł należy wymienić zgodnie z instrukcją, czynność wykonać wyłącznie wykwalifikowany elektryk. Nie wolno dokonywać samodzielnych napraw ani modyfikacji.
