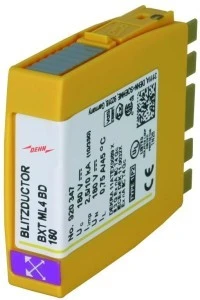

Moduł do ogranicznika przepięć Typ T1 BLITZDUCTOR XT ochrona 2xADSL /Neostrada/ 920347
Moduł BLITZDUCTOR XT (nr kat. 920 347) to jednostkowy element ogranicznika przepięć typu T1 przeznaczony do ochrony dwóch par linii ADSL (Neostrada). Stosowany jako moduł montowany na podstawie w systemach ochrony odgromowej i instalacjach telekomunikacyjnych na poziomie zewnętrznym.
Cechy techniczne
- Typ: T1 (ochrona zewnętrzna zgodna ze Strefową Koncepcją Ochrony Odgromowej)
- Przeznaczenie: ochrona 2 par linii ADSL
- Napięcie znamionowe: 180 V
- Prąd znamionowy: 0,75 A (przy 45°C)
- Znamionowy prąd wyładowczy (8/20 µs): 10 kA
- Prąd udarowy (10/350 µs): 2,5 kA
- Poziom ochrony (Up): 0,55 kV
- Rozmiar: 1 moduł; Bieguny: 1 (modułowy sposób zabudowy na podstawie)
- Sygnalizacja zadziałania: brak lokalnej sygnalizacji na module; monitorowanie stanu przez system LifeCheck
- Stopień ochrony: IP20; Materiał obudowy: poliamid PA 6.6; Kolor: żółty; Masa: 24 g
- Zgodność z normami: IEC 61643-21; posiadane certyfikaty obejmują m.in. ATEX i IECEx
Zastosowanie produktu
- Ochrona punktów wejścia linii ADSL do budynków (skrzynek telekomunikacyjnych, wejść kablowych)
- Zabezpieczenie urządzeń telekomunikacyjnych i modemów w instalacjach klientów końcowych
- Wbudowanie w koncepcję strefowej ochrony odgromowej jako moduł typu 1 na zewnętrznych przewodach przyłączy
- Montaż na dedykowanej podstawie DEHN; montaż i czynności serwisowe powinien wykonywać wykwalifikowany elektryk zgodnie z instrukcją producenta
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak stwierdzić, że moduł BLITZDUCTOR XT 920 347 wymaga wymiany?
Moduł sam nie posiada lokalnej sygnalizacji zadziałania; wykrywanie potrzeby wymiany realizowane jest przez system monitorowania stanu LifeCheck — w praktyce kontrolę i decyzję o wymianie przeprowadza personel serwisowy na podstawie sygnałów z systemu monitorującego lub po kontroli modułu po jego usunięciu z podstawy.
- Czy moduł można wymienić bez odłączania instalacji?
Wymiana modułu powinna być wykonana przez wykwalifikowanego elektryka. Zgodnie z instrukcją montażu moduł należy usunąć z podstawy, a prace prowadzić przy wyłączonym zasilaniu i po sprawdzeniu, że część podstawowa jest bez napięcia.
