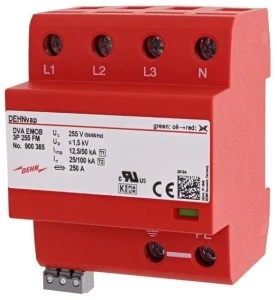

Ogranicznik przepięć Typ T1+T2 12,5Ka 50kA 4P do stacji ładowania DEHNvap EMOB 3P 255 FM 900385
Ogranicznik przepięć DEHNvap EMOB 3P 255 FM to kombinowany moduł ochrony typu 1+2 przeznaczony do montażu w instalacjach ładowania pojazdów elektrycznych. Urządzenie zapewnia ochronę trójfazowych stacji ładowania oraz elementów instalacji przed przepięciami atmosferycznymi i łączeniowymi.
Cechy techniczne
- Konfiguracja: 4P (3P + N) — ochrona linii w instalacjach trójfazowych.
- Klasy ochrony: kombinacja Typ 1, Typ 2 i koordynacja z Typ 3 dla ochrony urządzeń końcowych.
- Zdolność impulsowa: nominalna 12,5 kA; maks. prąd udarowy 50 kA (zgodnie z dokumentacją produktu).
- Pomiar izolacji: możliwość pomiaru izolacji do 1000 V DC, przydatne podczas testów instalacji ładowania.
- Dodatkowe zabezpieczenie: dopuszczalny dodatkowy bezpiecznik do 250 A gG.
- Sygnalizacja zdalna: wyprowadzenie do zdalnej sygnalizacji stanu ogranicznika.
- Stopień ochrony i środowisko pracy: IP20; temperatura pracy od -40°C do +80°C.
- Waga i wymiary: masa urządzenia ok. 472 g (kompaktowa konstrukcja oszczędzająca miejsce w rozdzielnicy).
- Zgodność i certyfikaty: zgodność z normą EN 61643-11; certyfikaty KEMA i UL oraz pozytywna inspekcja produkcji (DEKRA).
- Nr katalogowy: 900 385 (DVA EMOB 3P 255 FM).
Zastosowanie produktu
- Instalacje punktów ładowania pojazdów elektrycznych — montaż przy głównym przyłączu stacji ładowania w celu ochrony elektroniki ładowarek.
- Rozdzielnice główne i podrozdzielnice w obiektach z infrastrukturą EV — stosowanie w systemach trójfazowych TT i TNS.
- Ochrona urządzeń końcowych i systemów sterowania przed przepięciami atmosferycznymi i łączeniowymi, w koordynacji z innymi SPD.
- Umożliwia pomiar izolacji instalacji DC do 1000 V podczas uruchomień i konserwacji stacji ładowania.
- Przeznaczony do montażu przez wykwalifikowany personel zgodnie z instrukcją producenta; przed instalacją należy skontrolować sprzęt pod kątem uszkodzeń.
