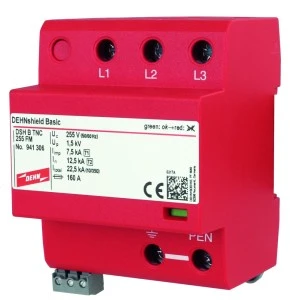

Ogranicznik przepięć Typ T1+T2 3P 12,5/37,5kA 1,5kV DEHNshield DSH B TNC 255 FM 941306
Ogranicznik przepięć DEHNshield DSH B TNC 255 FM to kombinowany ogranicznik typu 1+2, gotowy do podłączenia, przeznaczony do ochrony instalacji w układzie TN-C w obiektach bez urządzenia piorunochronnego. Urządzenie zapewnia ochronę międzyfazową i ochronę przewodu neutralnego względem przewodu ochronnego, z sygnalizacją lokalną i zdalną.
Cechy techniczne
- Typ ochrony: ogranicznik przepięć Typ 1+2, 3-biegunowy (3P)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 255 V
- Prąd udarowy (10/350): 22,5 kA
- Maksymalny poziom ochrony L‑PE / N‑PE: 1,5 kV
- Materiał obudowy: termoplast; stopień ochrony: IP20; montaż wewnętrzny
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 4 moduły
- Zakres przekrojów przewodów: przewód elastyczny z końcówką tulejkową 1,5–25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 1,5–35 mm²
- Sygnalizacja: wskaźnik optyczny działania/awarii oraz styk sygnalizacji zdalnej
- Wydmuchowy: Nie; waga urządzenia: 362 g
- Zgodność normowa: EN 61643-11:2012 + A11:2018 i powiązane deklaracje producenta (informacyjne)
Zastosowanie produktu
- Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych z siecią TN‑C
- Stosowanie w instalacjach bez zewnętrznego urządzenia piorunochronnego, jako kombinowana ochrona przed przepięciami atmosferycznymi i łączeniowymi
- Montaż wewnętrzny na szynie DIN 35 mm w tablicach rozdzielczych o dostępnej szerokości 4 modułów
- Integracja sygnalizacji zdalnej z systemami nadzoru rozdzielnicy (sprawdzenie dokumentacji producenta w celu podłączenia styku zdalnego)
