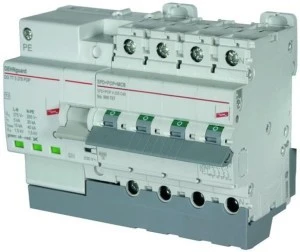

Ogranicznik przepięć zespolony z wyłącznikiem nadmiarowo-prądowym C40 4P Typ T2 5kA SPD+POP 4 255 C40 900787
Ogranicznik przepięć zespolony przeznaczony do ochrony instalacji trójfazowych przed przepięciami klasy T2 oraz nadprądami dzięki wbudowanemu wyłącznikowi nadmiarowo-prądowemu (MCB) C40. Urządzenie łączy funkcje ochrony odgromowej/przepięciowej i zabezpieczenia nadprądowego w zwartej obudowie przeznaczonej do montażu wewnątrz rozdzielnic.
Cechy techniczne
- Typ ochrony: Typ T2 (ochrona przeciwprzepięciowa dla impulsów pośrednich).
- Nominalny prąd wyładowczy: 5 kA (wartość podana w specyfikacji produktu).
- Konfiguracja: 4P z wbudowanym wyłącznikiem nadmiarowo-prądowym C40 (charakterystyka C, 40 A).
- Przeznaczenie instalacji: systemy trójfazowe TT i TN, napięcie 230/400 V, częstotliwość 50 Hz.
- Zakres temperatur pracy: od -25°C do +60°C.
- Normy: zgodność z EN 61643-11 oraz EN 50550.
- Konstrukcja: zwarta obudowa umożliwiająca montaż w rozdzielnicach wewnętrznych; projekt z uwzględnieniem wytrzymałości i warunków montażu.
Zastosowanie produktu
- Ochrona głównych i pomocniczych szyn rozdzielczych w budynkach mieszkalnych, komercyjnych i lekkich instalacjach przemysłowych z układem zasilania TT/TN.
- Zastosowanie tam, gdzie wymagane jest skonsolidowane zabezpieczenie przepięciowe i nadprądowe w jednej pozycji montażowej (oszczędność miejsca w rozdzielnicy).
- Instalacje, w których konieczna jest ochrona przed impulsami pośrednimi (Typ T2) oraz zabezpieczenie przy przeciążeniach/krótkich spięciach na obwodach trójfazowych.
- Montaż wewnętrzny w rozdzielnicach z zachowaniem warunków środowiskowych zgodnych z zakresem temperatur pracy.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik przepięć zespolony 4 255 C40 można stosować w instalacji jednofazowej?
Produkt jest zaprojektowany dla instalacji trójfazowych TT/TN. Do instalacji jednofazowej należy zastosować odpowiedni, jednofazowy wariant ogranicznika zamiast wersji 4P.
- Czy konieczne jest stosowanie dodatkowego wyłącznika nadmiarowo-prądowego obok urządzenia 4 255 C40?
Urządzenie zawiera wbudowany wyłącznik nadmiarowo-prądowy C40, dlatego nie jest wymagany dodatkowy MCB o tej samej funkcji w tej samej pozycji. Projekt instalacji powinien jednak uwzględniać selektywność zabezpieczeń i wymagane zabezpieczenia główne.
