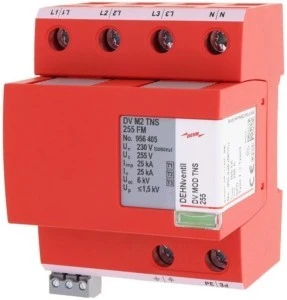

Ogranicznik przepięć 4P Typ T1+T2+T3 DV M2 TNS 255 FM (10/350) 100kA 956405
Ogranicznik przepięć DV M2 TNS 255 FM to kombinowany, czteropolowy (4P) modułowy ochronnik typu 1+2+3 przeznaczony do ochrony instalacji i urządzeń końcowych w systemach TN‑S przy napięciu przemiennym 230/400 V AC. Produkt przeznaczony do montażu w rozdzielnicach wewnętrznych na szynie DIN.
Cechy techniczne
- Konfiguracja: 4P, kombinowany typ T1+T2+T3 (ochrona przed przepięciami udarowymi i pośrednimi).
- Napięcie znamionowe: AC 230/400 V.
- Piorunowy prąd udarowy (10/350 µs): 100 kA.
- Czas zadziałania: do 100 ns.
- Liczba portów SPD: 1 (moduł wymienny).
- Stopień ochrony obudowy: IP20; montaż wewnętrzny na szynie DIN.
- Maksymalny bezpiecznik upstream: 250 A gG.
- Możliwość podłączenia końcówki kablowej do 35 mm².
- Technologia: RAC; moduły wymienne, kompaktowa konstrukcja; masa ~524 g.
- Funkcja sygnalizacji zdalnej (kontakt sygnalizacyjny) do integracji z systemami monitoringu rozdzielnicy.
Zastosowanie produktu
- Ochrona instalacji głównych i podrozdzielnic w budynkach komercyjnych, przemysłowych i użyteczności publicznej przed impulsami piorunowymi oraz przepięciami przejściowymi.
- Ochrona urządzeń końcowych i czułej elektroniki w instalacjach TN‑S (systemy z wydzielonym przewodem PE).
- Stosowanie w rozdzielnicach z montażem na szynie DIN — jako kombinowany ochronnik w szeregu z odpowiednim zabezpieczeniem nadprądowym.
- Integracja z systemami nadzoru rozdzielnicy dzięki wyjściu kontaktowemu sygnalizacji zadziałania.
- Instalację i uruchomienie powinien wykonywać wykwalifikowany personel zgodnie z instrukcją producenta; przed montażem sprawdzić stan urządzenia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy można otwierać lub modyfikować ogranicznik DV M2 TNS 255 FM?
Nie. Każde otwarcie lub modyfikacja urządzenia powoduje utratę gwarancji i może naruszyć parametry ochronne; naprawy i prace serwisowe powinien wykonywać producent lub uprawniony serwis.
