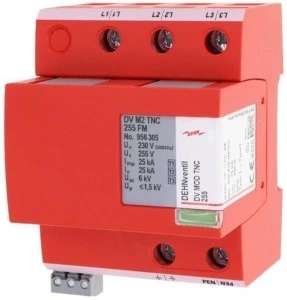

Ogranicznik przepięć Typ T1+T2+T3 75kA 25kA 3P sieć TNC DEHNventil M2 TNC FM 956305
Modułowy ogranicznik DEHNventil M2 TNC FM 956305 łączy w jednej jednostce funkcje ochrony typu 1, 2 i 3 dla sieci TN‑C; jest przeznaczony do montażu w rozdzielnicach w celu ochrony instalacji i odbiorników w sieciach 230/400 V AC.
Parametry techniczne
- Typ ochrony: kombinacja T1 + T2 + T3, 3‑biegunowy (3P) przeznaczony do sieci TNC
- Zdolność tłumienia przepięć: 75 kA (wartość podana w dokumentacji produktu)
- Napięcie znamionowe sieci: 230/400 V AC; maksymalne napięcie pracy Uc: 255 V
- Energia właściwa: 156,25 kJ/Ω
- Zakres temperatur pracy: -40 °C do +80 °C
- Stopień ochrony obudowy: IP20
- Montaż: szyna montażowa DIN 35 mm; urządzenie gotowe do podłączenia
- Funkcje użytkowe: wskaźnik działania, technologia Rapid Arc Control dla zwiększenia bezpieczeństwa wnętrza rozdzielnicy
- Zgodność i certyfikaty: deklaracja zgodności UE (Dyrektywy niskonapięciowa i RoHS), certyfikaty VDE, KEMA (KEMA‑KEUR), UL; badania typu zgodne z EN 61643‑11
- Instalacja i eksploatacja: montaż i uruchomienie wyłącznie przez wykwalifikowany personel zgodnie z instrukcją producenta
Zastosowanie produktu
- Ochrona urządzeń końcowych i instalacji w budynkach mieszkalnych, handlowych i obiektach przemysłowych przed przepięciami udarowymi i indukowanymi
- Montaż w głównych i podrozdzielnicach instalacji elektrycznych dla sieci TN‑C, jako ochrona warstwowa (T1/T2/T3) w systemie zasilania 230/400 V
- Stosowanie tam, gdzie wymagane są urządzenia gotowe do podłączenia z modułową konstrukcją na szynę DIN 35 mm oraz z możliwością szybkiej diagnostyki stanu za pomocą wskaźnika
- Zastosowanie wewnętrzne w rozdzielnicach (klasa ochrony IP20); instalacja zgodnie z lokalnymi przepisami i instrukcją producenta
