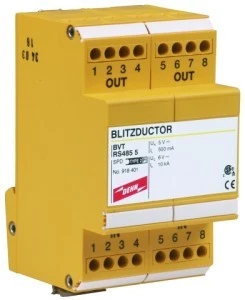

Ogranicznik przepięć typ 1 10kA BLITZDUCTOR VT 918401
Ogranicznik przepięć BLITZDUCTOR VT 918401 to urządzenie typu 1 przeznaczone do ochrony niskonapięciowych interfejsów danych i czujników w instalacjach przemysłowych. Stosowany jest w czteroprzewodowych interfejsach symetrycznych RS485/422 oraz na liniach pomiarowych czujników temperatury.
Cechy techniczne
- Typ ochrony: Typ 1 (ochrona przeciwprzepięciowa o wysokiej energii impulsu)
- Prąd udarowy (10/350): 10 kA
- Znamionowy prąd wyładowczy (8/20): 10 kA (wartość szczytowa)
- Znamionowe napięcie DC: 5 V; maksymalne napięcie trwałej pracy DC: 6 V
- Poziom ochrony (żyła/żyła): 20 V
- Poziom ochrony (żyła/ziemia): 700 V
- Przeznaczenie: ochrona czteroprzewodowych interfejsów symetrycznych RS485/422 oraz linii czujników temperatury
- Montaż: szyna montażowa DIN 35 mm
- Temperatura pracy: -40 °C do +80 °C; stopień ochrony obudowy: IP20
- Sygnalizacja zadziałania: brak (brak wbudowanego wskaźnika działania)
- Zgodność normatywna: IEC/EN 61643-21 (dot. ograniczników przepięć w układach sygnałowych)
Zastosowanie produktu
- Ochrona linii danych RS485/422 w automatyce przemysłowej i systemach sterowania PLC
- Zabezpieczenie przewodów czujników temperatury i innych sygnałów niskonapięciowych (systemy pomiarowe, HVAC, BMS)
- Instalacja przy wejściu kabli do rozdzielnic i obudów urządzeń jako pierwsza linia ochrony przed impulsami o dużej energii (np. wyładowania atmosferyczne)
- Stosowanie w systemach wymagających montażu na szynie DIN 35 mm oraz ochrony sygnałów do napięcia DC 5 V
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik BLITZDUCTOR VT 918401 nadaje się do instalacji z napięciem DC 24 V?
Nie. Ogranicznik został zaprojektowany do pracy w obwodach o znamionowym napięciu DC 5 V i maksymalnym napięciu trwałej pracy 6 V; stosowanie go w obwodach 24 V przekracza parametry urządzenia.
