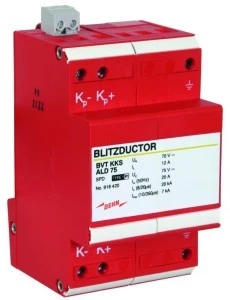

Ogranicznik przepięć Typ T1 hybrydowy P1 3,5kA/20kA BLITZDUCTOR VT BVT KKS ALD 75 918420

Ogranicznik przepięć Typ T1 hybrydowy P1 3,5kA/20kA BLITZDUCTOR VT BVT KKS ALD 75 918420

Ogranicznik przepięć typu 1 hybrydowy przeznaczony do ochrony instalacji przed przepięciami atmosferycznymi i przejściowymi; stosowany jako element ochrony strefowej (0A–2) w systemach odgromowych i liniach DC do 75 V.

Cechy techniczne

• Typ urządzenia: ogranicznik przepięć Typ 1 (hybrydowy), montaż na szynie DIN 35 mm, 3 moduły.
• Parametry wyładowcze: piorunowy prąd udarowy 10/350 µs = 3,5 kA; znamionowy prąd wyładowczy 8/20 µs = 20 kA; (wartości szczytowe zgodne z opisem produktu).
• Prąd znamionowy połączenia ochronnego: 12 A.
• Maksymalne napięcie trwałej pracy DC (Uc): 75 V DC.
• Liczba biegunów: 2 (przeznaczony do układów dwuprzewodowych DC).
• Przekroje przewodów: przewód sztywny i elastyczny: od 1,5 mm2 do 35 mm2.
• Zakres temperatur pracy: -40 °C do +80 °C; obudowa z tworzywa termoplastycznego, masa ~212 g.
• Sygnalizacja: brak lokalnej sygnalizacji na obudowie; wyposażony we wtykowy zestyk zdalnej sygnalizacji (kontakt do integracji z systemem nadzoru).
• Konstrukcja: ogranicznik kombinowany zaprojektowany do pracy w koncepcji strefowej; niski poziom udarowego napięcia przeskoku.

Zastosowanie produktu

• Ochrona instalacji fotowoltaicznych DC do 75 V, obwodów zasilających i systemów odgromowych w strefach 0A–2.
• Montaż w rozdzielnicach przemysłowych i telekomunikacyjnych na szynie DIN 35 mm w celu ograniczenia przepięć pochodzenia atmosferycznego i przejściowego.
• Stosowanie jako element kombinowanej ochrony przepięciowej w instalacjach, gdzie wymagane są zarówno parametry 10/350, jak i 8/20.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy ogranicznik przepięć BVT KKS ALD 75 posiada lokalną diodę lub wskaźnik zadziałania?
   Urządzenie nie ma lokalnej sygnalizacji na obudowie; posiada wtykowy zestyk zdalnej sygnalizacji przeznaczony do połączenia z panelem monitoringu lub sygnalizatorem zewnętrznym.
2. Czy można stosować ogranicznik w systemie KKS przy napięciach AC powyżej 65 V?
   Stosowanie w systemach KKS przy napięciach AC >65 V wymaga uprzedniego uzgodnienia warunków z producentem i przestrzegania instrukcji instalacyjnej; montaż i podłączenie muszą wykonać osoby wykwalifikowane.
