Rozdzielnica PV Fotowoltaiczna Solarna 1‑Stringowa DC 1000V DC/1/T2/0/Y
Rozdzielnica PV 1‑stringowa przeznaczona do ochrony DC instalacji fotowoltaicznych do 1000 V DC; typowo stosowana między stringiem paneli a wejściem falownika w instalacjach dachowych i wolnostojących. Urządzenie łączy funkcję obudowy montażowej z zintegrowanymi ogranicznikami przepięć typu 2.
Cechy techniczne
- Ogranicznik przepięć: DEHNcube / DEHNguard, typ 2 (klasa II), zgodność z EN 61643‑31 / IEC 61643‑31.
- Maksymalne napięcie systemu PV: 1000 V DC.
- Znamionowy prąd obciążenia ogranicznika: 40 A; wytrzymałość zwarciowa: 10 kA; napięciowy poziom ochrony do 4 kV.
- Zakres temperatur pracy: -35 °C do +60 °C.
- Zalecane przekroje przewodów: PE – 6 mm²; przewody do złączy MC4 – 2,5 mm²; stosować złącza MC4 tego samego producenta.

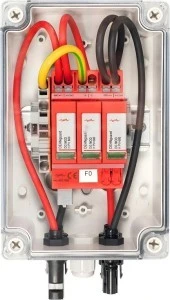

- Obudowa z tworzywa sztucznego (Fibox Tempo), wymiary: szer. 122 mm × wys. 187 mm × gł. 90 mm; pokrywa transparentna umożliwiająca wizualną kontrolę modułów ochronnych.
- Stopień ochrony: IP65 — odpowiednia do montażu na zewnątrz przy zachowaniu wymagań instalacyjnych.
- Liczba grup bezpośrednich: 0 (produkt przeznaczony do pojedynczego stringu DC).
- Montaż i podłączenie muszą być wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami; modyfikacje fabryczne mogą unieważnić gwarancję.
- Gwarancja producenta: 60 miesięcy na wady ukryte; wyłączenia obejmują normalne zużycie i uszkodzenia wskutek zdarzeń losowych. Naprawa reklamowana realizowana w ciągu 14 dni (możliwe wydłużenie do 30 dni w przypadku zamówienia części z zagranicy); reklamacje rozpatrywane na podstawie karty gwarancyjnej i dowodu zakupu.
Zastosowanie
- Ochrona DC pojedynczego stringu fotowoltaicznego w instalacjach do 1000 V DC (między stringiem paneli a falownikiem).
- Montaż na dachach i instalacjach naziemnych dzięki obudowie IP65 i transparentnej pokrywie do szybkiej inspekcji stanu modułów ograniczników.
- Stosowana tam, gdzie wymagane jest zabezpieczenie przed przepięciami typu 2 oraz łatwy dostęp do modułowych ograniczników DEHNguard.
- Przeznaczona do instalacji wykonywanych przez instalatorów PV i elektryków z zachowaniem instrukcji producenta oraz użyciem kompatybilnych złączy MC4.
