Rozdzielnica PV Fotowoltaiczna Solarna 2‑Stringowa DC 1000V DC/2/T2/0/Y

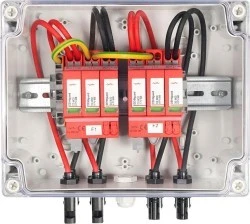

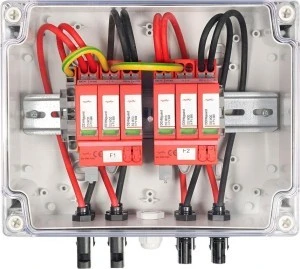

Rozdzielnica DC/2/T2/0/Y to compactowa rozdzielnica stałoprądowa przeznaczona do dwóch łańcuchów (2‑string) instalacji fotowoltaicznych, wyposażona w ochronę przeciwprzepięciową typu 2. Przeznaczona do instalacji pomiędzy polem PV a wejściem falownika, do montażu wewnętrznego i zewnętrznego przy zachowaniu zasad instalacyjnych.
Cechy techniczne
- Napięcie maksymalne instalacji PV: 1000 V DC.
- Ochrona przepięciowa: ogranicznik typu 2 (T2) z parametrami typowymi dla rozwiązań DEHN/DEHNguard: odporność impulsowa Iimp 10 kA; poziom ochrony napięciowej Up ≤ 4 kV; znamionowy prąd ciągły obciążenia ok. 40 A.
- Zakres temperatur pracy: od -35°C do +60°C.
- Zalecane przekroje przewodów: przewód ochronny PE 6–10 mm²; przewody do złączy MC4 w zakresie 2,5–10 mm² (zgodnie z instrukcjami producenta).
- Obudowa z tworzywa sztucznego, wymiary: szerokość 240 mm, wysokość 191 mm, głębokość 107 mm; pokrywa transparentna.
- Stopień ochrony: IP65 — przystosowanie do montażu zewnętrznego przy prawidłowym uszczelnieniu i szczelnych wejściach kablowych.
- Liczba grup bezpośrednich: 0 (brak dedykowanych grup bezpośrednich w obudowie).
- Montaż i wykonanie połączeń powinien przeprowadzić wykwalifikowany elektryk; uszkodzenia mechaniczne i nieprawidłowe obciążenia mogą prowadzić do uszkodzenia urządzenia.
Zastosowanie produktu
- Ochrona strony DC instalacji fotowoltaicznej: montaż pomiędzy polem paneli (2 łańcuchy) a falownikiem.
- Stosowanie w instalacjach dachowych i gruntowych — montaż zewnętrzny możliwy dzięki IP65 i obudowie z tworzywa.
- Integracja z złączami MC4 oraz ogranicznikami przepięć typu 2; umożliwia centralizację zabezpieczeń DC i przejrzyste prowadzenie okablowania.
- Użytek w instalacjach wymagających szybkiej wymiany/serwisu ograniczników — konstrukcja z pokrywą transparentną umożliwia wizualną kontrolę modułów ochronnych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy mogę łączyć złącza MC4 różnego producenta?
Nie — połączenia MC4 w tej rozdzielnicy powinny być wykonane złączami tego samego producenta; mieszanie typów może pogorszyć parametry stykowe i bezpieczeństwo połączenia.
- Czy rozdzielnica obsługuje zdalną sygnalizację stanu ogranicznika przepięć?
Tak, możliwa jest zdalna sygnalizacja, ale wymaga zastosowania ogranicznika z funkcją sygnalizacji oraz wykonania okablowania zgodnie z wymaganiami producenta ogranicznika (w tym zachowania limitów prądowych i napięciowych określonych w dokumentacji).
